Ligne chimique à haute pression tuyauterie hydraulique ASTM A789 UNS S32205 d'injection de solides solubles

Ligne élevée d'injection de tuyauterie capillaire de pression d'utilisation selon ASTM A789 UNS S32205

Le tube de Meilong fabrique particulièrement la tuyauterie enroulée sans couture et refaite, soudée et refaite qui est faite à partir des aciers inoxydables anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. La tuyauterie est utilisée en tant que les lignes de contrôle hydrauliques et lignes chimiques d'injection servant particulièrement le pétrole et le gaz, industrie géothermique.

Taille typique de ligne d'injection

Le diamètre extérieur des lignes de contrôle est principalement 3/8' “(9.53mm).

Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm), 0,083" (2.11mm)

La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.

D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.

Importance de ligne chimique d'injection

Chacune bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.

Chacun bobine de tuyauterie est hydrostatique examiné au minimum 11 600 livres par pouce carré.

L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).

D'autres essais sont essai de courant de Foucault, produits chimiques, aplatissant, évaser, de tension, rendement, l'élongation, dureté pour la qualité matérielle.

Description d'application pour la ligne d'injection

Dans tous les domaines de l'huile et de l'industrie du gaz, des produits chimiques sont injectés dans les chaînes de fabrication et les fluides. Prenez les services de gisement de pétrole, produits chimiques sont employés pour filmer le côté du puits pour la stabilité améliorée. Dans les canalisations ils éviter l'habillage et maintenir l'infrastructure saine.

Le rôle de la ligne chimique d'injection

Dans l'huile et l'industrie du gaz nous injectons des produits chimiques dans l'ordre

pour protéger l'infrastructure

pour optimiser des processus

pour assurer l'écoulement

et pour améliorer la productivité

Alliages pour les lignes chimiques d'injection

Ligne caractéristiques d'injection de tuyauterie

Tolérances dimensionnelles étroites

Propriétés mécaniques considérablement augmentées

Finition extérieure supérieure

Propreté élevée de la surface intérieure

Ovality commandé, excentricité

Duplex 2205 pour la ligne chimique d'injection

Équivalence standard

Le duplex 2205 est un azote a augmenté l'acier inoxydable duplex qui a été développé pour combattre des problèmes communs de corrosion a rencontré avec les aciers inoxydables de 300 séries. Le « duplex » décrit une famille des aciers inoxydables qui ne sont ni entièrement austénitiques, comme SS304 inoxydable, ni purement de ferrite, comme SS430 inoxydable. La structure de l'acier inoxydable 2205 duplex se compose des piscines d'austénite entourées par une phase continue de ferrite. En état recuit, le duplex 2205 contient le ferrite approximativement 40-50%. Souvent désigné sous le nom de la catégorie de cheval de travail, le duplex 2205 est la catégorie la plus très utilisée dans la famille duplex des aciers inoxydables.

L'avantage d'une structure duplex est qu'il combine les qualités favorables d'un alliage de ferrite (résistance de corrosion sous tension et de haute résistance) avec ceux d'un alliage austénitique (facilité de la fabrication et de la résistance à la corrosion).

L'utilisation de 2205 l'acier inoxydable que duplex devrait être limité aux températures au-dessous de 600° F. Extended a élevé l'exposition de la température peut fragiliser l'acier inoxydable du duplex 2205.

Résistance à la corrosion de ligne d'injection du duplex 2205

l'acier inoxydable 2205 duplex est une solution rentable pour beaucoup d'applications où les aciers inoxydables de 300 séries sont susceptibles de la corrosion sous tension de chlorure. La corrosion sous tension se produit quand des aciers inoxydables sont soumis à la contrainte de traction, tandis qu'en contact avec des solutions contenant des chlorures. Les températures croissantes aussi augmenter la susceptibilité des aciers inoxydables à la corrosion sous tension.

La combinaison du chrome, le molybdène et l'azote donnent la bonne résistance de 2205 à la corrosion de piqûre de corrosion et de crevasse de chlorure. Cette résistance est extrêmement importante pour des services tels que des milieux marins, l'eau saumâtre, opérations de blanchiment, a clôturé des circuits de refroidissement de boucle et quelques applications de traitement des denrées alimentaires des produits alimentaires. Les teneurs élevées en chrome, en molybdène et en azote de 2205 fournissent le supérieur de résistance à la corrosion aux aciers inoxydables communs, comme, au SS316L et au SS317L dans la plupart des environnements.

Poids de tuyauterie d'alliage par mètre (kilogrammes)

Duplex 2205 (UNS S32205)

Propriétés de tuyauterie d'alliage

tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit

Longueur continue sans soudures communes orbitales

* pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction

* pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum

* estimation de pression aux états de 100°F (38°C), neutre et statique

Processus et emballage de tuyauterie

Percé sans couture, refait, recuit (processus à multipassage de circulation)

Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

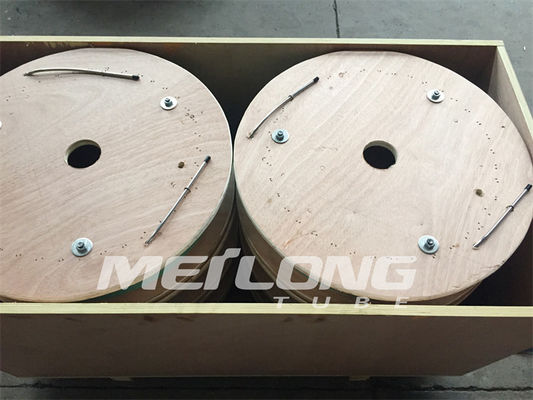

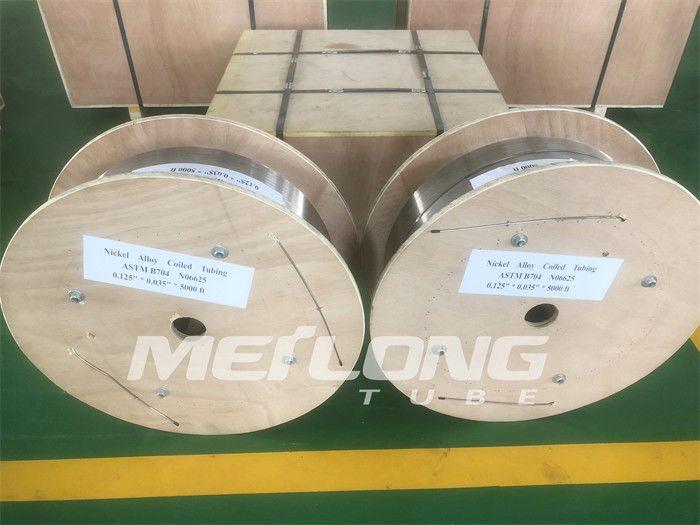

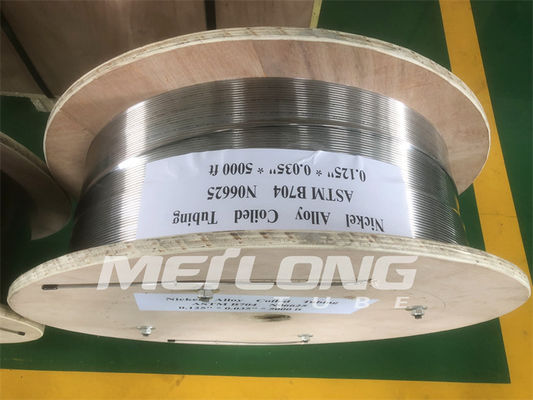

La tuyauterie de emballage est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.

Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
