Ligne de contrôle sans couture et refaite de tuyauterie capillaire faite à partir de SS316L
Le tube de Meilong fabrique particulièrement la tuyauterie enroulée sans couture et refaite, soudée et refaite qui est faite à partir des aciers inoxydables anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. La tuyauterie est utilisée en tant que les lignes de contrôle hydrauliques et lignes chimiques d'injection servant particulièrement le pétrole et le gaz, industrie géothermique.
Taille typique de ligne de contrôle
Le diamètre extérieur des lignes de contrôle est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
Propriétés de tuyauterie d'alliage
Tuyauterie refaite par prise interne sans couture et flottante. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,028 |
9 931 |
40 922 |
9 525 |
11 600 |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,035 |
12 640 |
52 042 |
11 056 |
15 225 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,035 |
5 939 |
24 474 |
6 621 |
7 250 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,049 |
8 572 |
35 322 |
8 632 |
10 150 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,065 |
11 694 |
48 166 |
10 562 |
13 775 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,035 |
3 818 |
15 731 |
4 659 |
4 350 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,049 |
5 483 |
22 575 |
6 222 |
6 525 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,065 |
7 517 |
30 951 |
7 865 |
8 700 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,083 |
9 808 |
40 372 |
9 551 |
11 600 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,049 |
4 003 |
16 480 |
4 835 |
5 075 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,065 |
5 461 |
22 512 |
6 206 |
6 525 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,083 |
7 133 |
29 364 |
7 648 |
8 700 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,049 |
3 144 |
12 955 |
3 957 |
3 625 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,065 |
4 285 |
17 630 |
5 105 |
5 075 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,083 |
5 472 |
22 513 |
6 519 |
6 525 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,049 |
2 619 |
10 791 |
3 296 |
2 900 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,065 |
3 570 |
14 686 |
4 283 |
4 350 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,083 |
4 558 |
18 753 |
5 431 |
5 800 |
* pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
* pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
* estimation de pression aux états de 100°F (38°C), neutre et statique
Fabrication de précision
Le tube de Meilong fonctionne à partir d'un complexe des bâtiments se montant à 20 000 mètres carrés.
Moulin de tube
La tuyauterie est formée et arc et à rayon laser de gaz-tungstène soudés des actions de bande sur les moulins de tube multiples conçus et fabriqués par le tube de Meilong.
Processus de descente
La descente est un processus de travail à froid dans lequel la tuyauterie est tirée par lubrifiée meurent sans prise interne. Pour certaines dimensions de tuyauterie, les limitations de processus de fabrication empêchent souder la tuyauterie à la taille finale. En pareil cas, la tuyauterie est soudée à un plus grand diamètre extérieur et descendue dans des opérations multiples de réduction/traitement thermique.
Processus de Flotter-prise
l'opération de Flotter-prise est un processus de travail à froid dans lequel la tuyauterie est tirée par pour lubrifier la matrice avec une prise de flottement interne qui commande à l'intérieur du diamètre de la tuyauterie.
Traitement thermique
La tuyauterie est soumise à un traitement thermique pour réaliser les propriétés mécaniques et la résistance à la corrosion spécifiques dans un four de -moulin avec une atmosphère de réduction.
Description d'application pour SSSV
Une soupape de sûreté est une valve qui agit en tant que protecteur de votre équipement. Les soupapes de sûreté peuvent empêcher des dommages à vos récipients à pression et même empêcher des explosions à votre dextérité une fois installées dans des récipients à pression.
Une soupape de sûreté est un type de valve qui est actionnée automatiquement quand la pression du côté d'admission des augmentations de valve à une pression prédéterminée, d'ouvrir le disque de valve et de décharger le fluide. Le système de soupape de sûreté est conçu pour être un de sécurité de sorte qu'un puits puisse être isolé en cas de n'importe quels défaillance ou dommages du système aux équipements de contrôle de production extérieurs.
Dans la plupart des cas, il est pour avoir obligatoire des moyens de la fermeture pour tous les puits capables du fl naturel aïe sur la surface. L'installation d'une soupape de sûreté sous la surface (SSSV) fournira cette capacité de fermeture de secours. Des systèmes de sûreté peuvent être actionnés selon un principe de sécurité à partir d'un panneau de commande placé sur la surface.
Le SCSSV est commandé par une ligne de contrôle d'acier inoxydable de ¼ » qui est attachée à l'extérieur de la ficelle bonne de tuyauterie et installée quand la tuyauterie de production est installée. Selon la pression de tête de puits, il peut être nécessaire de garder pas moins de 10 000 livres par pouce carré sur la ligne de contrôle pour maintenir la valve ouverte.
D'autres applications
Tuyauterie enroulée capillaire d'alliage pour l'injection chimique
Ligne de contrôle hydraulique nue et encapsulée tuyauterie enroulée d'alliage pour les soupapes de sûreté sous-marines
Ficelles de vitesse, ficelles de travail, et cordons ombilicaux en acier de tube
Tuyauterie enroulée géothermique d'alliage
Alliages pour des lignes de contrôle
| Austénitique : |
316L |
ASTM A-269 |
| Duplex : |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Alliage de nickel : |
N08825
N06625
|
ASTM B-704 ; ASTM B-423
ASTM B-704 ; ASTM B-444
|
Ligne de contrôle caractéristiques de tuyauterie
Tolérances dimensionnelles étroites
Propriétés mécaniques considérablement augmentées
Finition extérieure supérieure
Propreté élevée de la surface intérieure
Ovality commandé, excentricité
Compositions chimiques de ligne de contrôle de la tuyauterie SS316 capillaire
| Carbone |
Manganèse |
Phosphore |
Soufre |
Silicium |
Nickel |
Chrome |
Molybdène |
| % |
% |
% |
% |
% |
% |
% |
% |
| maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
|
|
|
| 0,035 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
SS316L est un acier inoxydable de chrome-nickel austénitique avec du molybdène et un contenu à faible teneur en carbone.
Poids de tuyauterie d'alliage par mètre (kilogrammes)
Acier inoxydable 316L (UNS S31603)
| O.D. |
W.T. |
| Fraction |
Décimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Processus et emballage de tuyauterie
Percé sans couture, refait, recuit (processus à multipassage de circulation)
Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

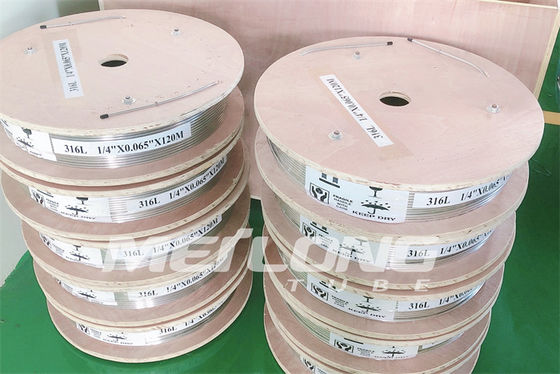

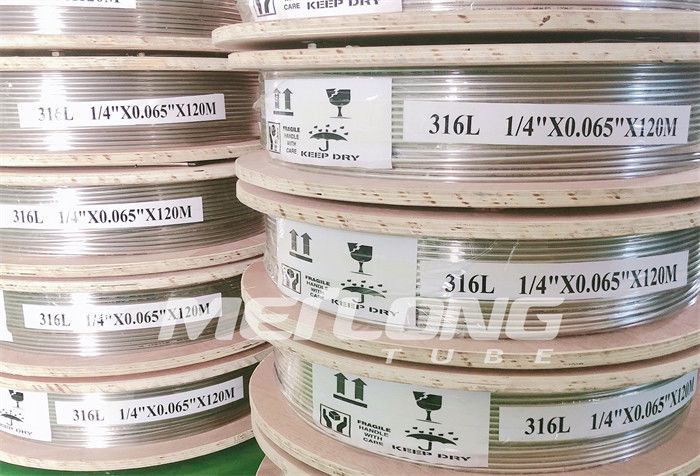

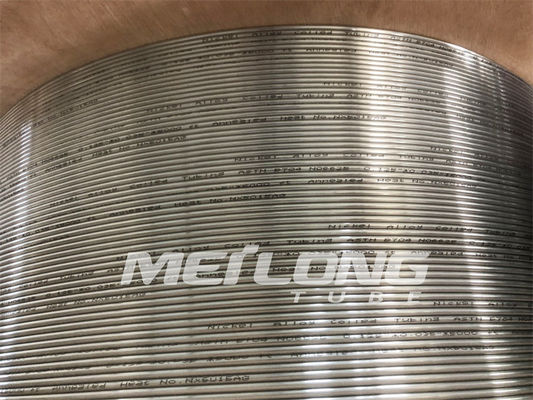

La tuyauterie de emballage est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
