Le GV/BV a inspecté la ligne chimique sans couture d'injection tuyauterie capillaire avec la longueur continue
Le tube de Meilong fabrique la tuyauterie enroulée sans couture et refaite, couture-soudée et refaite de haute qualité qui est faite à partir de l'acier inoxydable anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. 100% des produits sont employés en tant que lignes de contrôle d'énergie hydraulique, lignes chimiques d'injection, allient la tuyauterie dans les cordons ombilicaux et la tuyauterie d'instrumentation pour l'ingénierie d'exploitation dans l'huile et l'industrie du gaz ascendantes.
La tuyauterie lovée est disponible dans les tailles s'chargent du diamètre extérieur des 0,125 pouces (3,175 millimètres) à 1 pouce (25,4 millimètres). L'épaisseur de paroi est jusqu'à 0,083 pouces (2,108 millimètres). Les longueurs jusqu'à 65600 pieds (20 000 mètres) sont disponibles pour la fabrication ombilicale rentable. Plus de tailles dans la portée peuvent être adaptées aux besoins du client pour être produites et livrées pour répondre à vos exigences spéciales.
Ligne chimique sans couture propriétés de l'injection 316L
Tuyauterie refaite par prise interne percée (sans couture) et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,028 |
9 931 |
40 922 |
9 525 |
11 600 |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,035 |
12 640 |
52 042 |
11 056 |
15 225 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,035 |
5 939 |
24 474 |
6 621 |
7 250 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,049 |
8 572 |
35 322 |
8 632 |
10 150 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,065 |
11 694 |
48 166 |
10 562 |
13 775 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,035 |
3 818 |
15 731 |
4 659 |
4 350 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,049 |
5 483 |
22 575 |
6 222 |
6 525 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,065 |
7 517 |
30 951 |
7 865 |
8 700 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,083 |
9 808 |
40 372 |
9 551 |
11 600 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,049 |
4 003 |
16 480 |
4 835 |
5 075 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,065 |
5 461 |
22 512 |
6 206 |
6 525 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,083 |
7 133 |
29 364 |
7 648 |
8 700 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,049 |
3 144 |
12 955 |
3 957 |
3 625 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,065 |
4 285 |
17 630 |
5 105 |
5 075 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,083 |
5 472 |
22 513 |
6 519 |
6 525 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,049 |
2 619 |
10 791 |
3 296 |
2 900 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,065 |
3 570 |
14 686 |
4 283 |
4 350 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,083 |
4 558 |
18 753 |
5 431 |
5 800 |
- Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
- Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
- Estimation de pression aux états de 100°F (38°C), neutre et statique
Car plus d'extractions de pétrole et de gaz entrent dans les eaux plus profondes et plus dures où extrême les environnements marins exigent la sécurité extrême, notre travail est de vous aider à employer le « bon » matériel anticorrosion pour que la tuyauterie ombilicale enroulée améliore la sécurité et la fiabilité de votre travail. C'est la puissance pour conduire nos innovations et développement continu.
Approprié à l'environnement d'application
Un resitance commun au dénoyautage de chlorure, la corrosion de crevasse, le H2S et le CO2, et corrosion sous tension de chlorure (SCC).
Tolérance dimensionnelle pour la ligne chimique d'Injecton
| ASTM A269/ASME SA269, UNS S31603 (316L) |
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimètres)
|
+0,003' “(+0,08) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
+0,005' “(+0,13) de millimètre/-0
|
±10%
±10%
±10%
|
Norme de tube de Meilong
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimètres)
|
+0,003' “(+0,08) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
|
±10%
±10%
±8%
|
Essais pour la qualité
|
Courant de Foucault
Aspérité
Hydrostatique
Analyse dimensionnelle
Grosseur du grain
Dureté de Rockwell
|
Limite conventionnelle d'élasticité
Résistance à la traction
Élongation
Dureté
Identification matérielle positive (PMI)
Essais de résistance à la corrosion
|
Sans compter que les essais ci-dessus qui peuvent être exigés par les différentes exigences du client, nous fournissons également des rapports des essais des tiers suivants.

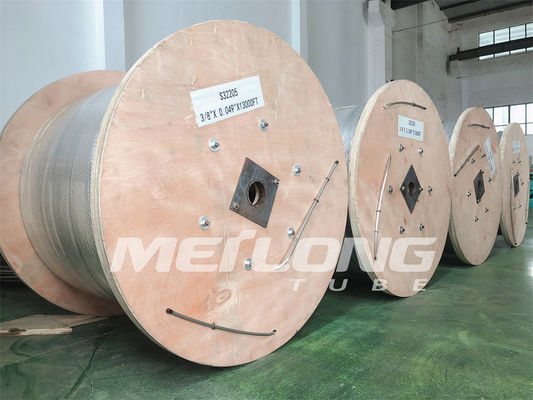

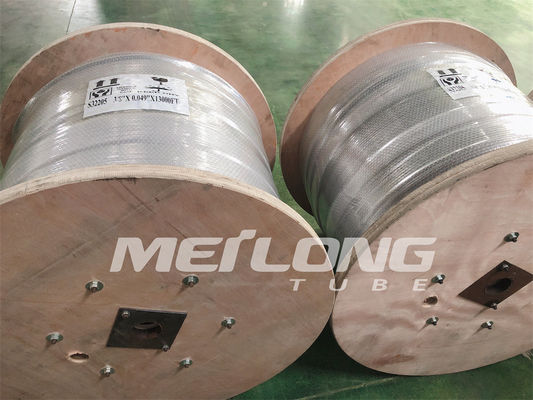

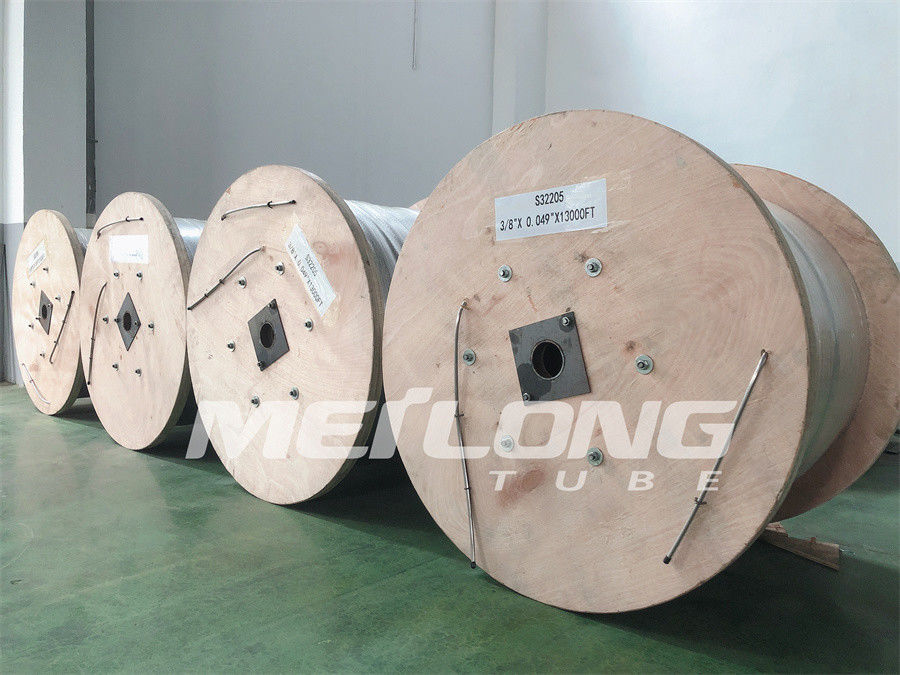

Emballage
La ligne de contrôle hydraulique est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours sont emballés dans des caisses en bois pour l'opération logistique facile.
Diagramme d'injection
Application
Tuyauterie enroulée capillaire d'alliage pour l'injection chimique
Ligne de contrôle hydraulique nue et encapsulée tuyauterie enroulée d'alliage pour les soupapes de sûreté sous-marines
Ficelles de vitesse, ficelles de travail, et cordons ombilicaux en acier de tube
Tuyauterie enroulée géothermique d'alliage
Service supplémentaire pour l'encapsulation
La ligne chimique d'injection peut être encapsulée avec des divers polymères selon différentes exigences de clients, telles que PVDF, FEP, TPV, etc. L'encapsulation est pour fournir la résistance supplémentaire aux produits chimiques, à l'usage, et à la haute température.
Section disponible pour l'encapsulation : Rond, carré, rectangulaire.
Matériaux d'encapsulation
| Abréviation |
Nom générique |
Nom commercial |
La température minimum d'installation des matériaux d'encapsulation |
| ECTFE |
Éthylène Chlorotrifluoroethylene |
Halar® |
-60°C |
| ETFE |
Tétrafluoroéthylène d'éthylène |
Tefzel® |
-60°C |
| FEP |
Propylène fluoré d'éthylène |
Teflon® FEP |
-100°C |
| HDPE |
Polyéthylène haute densité |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Polyamide |
Nylon |
-40°C |
| Pp |
Polypropylène |
|
-10°C |
| PVDF |
Fluorure de polyvinylidène |
Kynar® |
-20°C |
| TPO-PP |
Polyoléfine thermoplastique |
Santoprene® |
-20°C |
