Description de produit :
Tube de Meilong TECHNIQUE - produits uniques de qualité
Les produits TECHNIQUES du tube de Meilong offrent une gamme des capacités uniques. Flatpacks peut être fait sur commande avec les composants de cuivre, le contrôle hydraulique et les lignes chimiques d'injection. Chaque morceau et tube individuels peuvent colorer-être codés et avoir l'impression faite sur commande pour faciliter l'installation. La société actionne des installations productives entièrement verticalement intégrées qui assurent la livraison rapide, le contrôle de qualité complet et l'éventail de configurations disponibles.
Le choix de la tuyauterie est basé sur des conditions bonnes comprenant des facteurs tels que la pression, la température et l'action corrosive. Il est produit utilisant des matériaux plus adaptés à l'application, suivie de la soudure longitudinale, essai de courant de Foucault et alors dessiné à la taille de finition. L'essai complet est donné pour chaque tube. En optant pour TECHNIQUE, les clients peuvent tirer bénéfice de la sélection presque sans limites des composants dans des longueurs faites sur commande sans besoin d'épissure. En outre, le tube de Meilong fournit maintenant des tailles standard d'encapsulation de 11 millimètres X place de 11 millimètres pour répondre aux exigences les plus harassantes. Pour finir, des câbles composés incorporant de diverses combinaisons des composants électriques et optiques peuvent être fournis pour assortir toutes les conditions spéciales de downhole.
Caractéristiques :
Il y a un certain nombre de matières employées pour s'assurer que des composants sont encapsulés, isolés et protégés. L'abréviation, les noms commerciaux génériques et de certains de ces matériaux, aussi bien que la température minimum d'installation de leurs matériaux d'encapsulation, sont décrits ci-dessous :
ECTFE - Éthylène Chlorotrifluoroethylene (Halar®) : -60°C
ETFE - Tétrafluoroéthylène d'éthylène (Tefzel®) : -60°C
FEP - Propylène fluoré d'éthylène (Teflon® FEP) : -100°C
HDPE - Polyéthylène haute densité : -40°C
PFA - Perfluoroalkoxy (Teflon® PFA) : -100°C
PA - Polyamide (en nylon) : -40°C
Pp - Polypropylène : -10°C
PVDF - Fluorure de polyvinylidène (Kynar®) : -20°C
TPO-PP - polyoléfine thermoplastique (Santoprene®) : -20°C
Paramètres techniques :
Caractéristiques mécaniques pour l'alliage TECHNIQUE, froid travaillé
La table ci-dessous montre les caractéristiques mécaniques pour l'alliage TECHNIQUE quand le froid a fonctionné :
| Diamètre | Épaisseur de paroi | 316L inoxydable (livres par pouce carré) | Incoloy 825 (livres par pouce carré) | Courbure minimum Radius* (pouces) |
|---|
| 0,125 (1/8) | 0,022 | 23 882 | 25 209 | 0,75 |
| 0,250 (1/4) | 0,028 | 16 371 | 17 281 | 1,50 |
| 0,250 (1/4) | 0,035 | 19 688 | 20 781 | 1,50 |
| 0,250 (1/4) | 0,049 | 26 173 | 27 627 | 1,50 |
| 0,375 (3/8) | 0,035 | 13 783 | 14 549 | 2,25 |
| 0,375 (3/8) | 0,049 | 18 739 | 19 780 | 2,25 |
Ces calculs sont basés sur la limite conventionnelle d'élasticité minimum de 120 000 livres par pouce carré. Toute la tuyauterie TECHNIQUE est soudée et tirée surdimensionnés et peut être faite sur commande imprimée avec un grand choix de données comprenant le numéro de la pièce, le numéro de série, la longueur séquentielle et le numéro de bon de commande.
Le rayon de cintrage indiqué est en état statique après la formation finale à l'arrêt. Tout le recourbement doit être exécuté utilisant une cintreuse de tuyauterie pour s'assurer que le rayon de cintrage est uniforme. En déployant la tuyauterie dans ou hors du puits, le rayon de cintrage minimum devrait être aussi grand comme possible.
Composants électriques
La table ci-dessous montre les composants électriques des styles TECHNIQUES :
| Style TECHNIQUE | 100 TECHNIQUES | 150 TECHNIQUES | 175 TECHNIQUES | 200 TECHNIQUES | 250 TECHNIQUES |
|---|
| Température ambiante | -10 à 100°C | -10 à 150°C | -100 à 175°C | -100 à 200°C | -100 à 250°C |
| Remplisseur | Pp | Pp | FEP | FEP | PFA |
| Isolation | Pp | FEP | FEP | FEP | PFA |
La table ci-dessous montre la résistance électrique maximum de conducteur à 20°C (68°F) pour les deux cuivre nu nu solide en cuivre et de 7 brins :
| Conducteur O.D. AWG | pouces | millimètre | Cuivre nu solide (ohms/kft) | Cuivre nu solide (Ohms/m) | Cuivre nu de 7 brins (ohms/kft) | Cuivre nu de 7 brins (Ohms/m) |
|---|
| 18 | 0,0403 | 1,02 | 6,52 | 21,4 | 6,66 | 21,8 |
| 17 | 0,0453 | 1,15 | 5,15 | 16,9 | 5,27 | 17,3 |
| 16 | 0,0508 | 1,29 | 4,10 | 13,5 | 4,18 | 13,7 |
| 15 | 0,0571 | 1,45 | 3,24 | 10,6 | 3,31 | 10,9 |
| 14 | 0,0641 | 1,63 | 2,57 | 8,45 | 2,62 | 8,62 |
| 13 | 0,0720 | 1,83 | 2,04 | 6,69 | 2,08 | 6,82 |
| 12 | 0,0808 | 2,05 | 1,62 | 5,31 | 1,65 | 5,43 |
| 11 | 0,0907 | 2,30 | 1,29 | 4,22 | 1,32 | 4,30 |
| 10 | 0,102 | 2,59 | 1,019 | 3,34 | 1,039 | 3,41 |
| 9 | 0,114 | 2,90 | 0,808 | 2,65 | 0,825 | 2,71 |
| 8 | 0,128 | 3,25 | 0,641 | 2,10 | 0,654 | 2,14 |
| 7 | 0,144 | 3,66 | 0,512 | 1,68 | 0,522 | 1,72 |
| 6 | 0,162 | 4,12 | 0,409 | 1,34 | 0,416 | 1,37 |
Applications :
L'huile et l'industrie du gaz présente plusieurs défis spécifiques quand il s'agit de contrôle de température de pression et en bas de trou. La prise des mesures dans un environnement si épuisant et hostile peut être difficile, en tant que diverses conditions, telles que des hautes températures, pression, gaz corrosifs et les courants liquides, peuvent interférer la représentation de n'importe quel instrument déployé.
Ces conditions peuvent affecter l'exactitude des résultats de la n'importe quelle température ou instrument détecteur de pression. Des technologies robustes nombreuses ont été développées pour permettre l'opération réussie de sentir des applications dans l'huile et l'industrie du gaz, où les conditions extrêmes et les environnements hostiles sont courants.
Personnalisation :

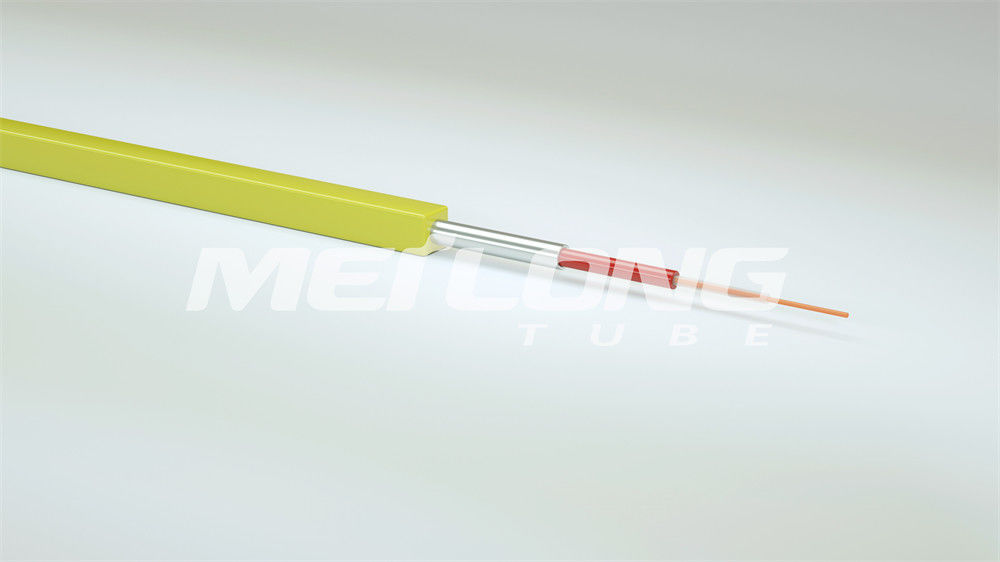

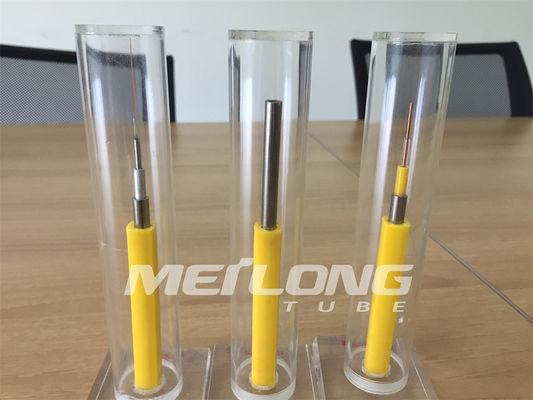

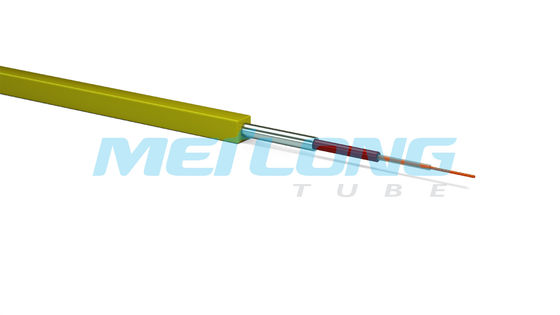

Câble encapsulé par tuyauterie du tube 316L de Meilong
Marque : Tube de Meilong
Number modèle : 1/4" OD X 0,049" POIDS
Point d'origine : La Chine
Certification : ISO9001
Quantité d'ordre minimum : 2 bobines
Détails de empaquetage : Cas en bois
Délai de livraison : En 7 jours
Conditions de paiement : T/T, L/C
Capacité d'approvisionnement : 150 tonnes métriques par mois
Matériel d'isolation : PP, FEP, PFA
La température d'isolation : -10°C à 250°C
Matériel de veste : PVDF, FEP, nylon 11
Conducteur : Câblages cuivre, câblages cuivre plaque en fer blanc, torons, fibres optiques
État de tuyauterie : Froid travaillé
Caractéristiques : La tuyauterie du tube 316L de Meilong a encapsulé des caractéristiques conducteur encapsulé par tuyauterie de haute qualité de câble et la tuyauterie a encapsulé le conducteur Cable, qui a d'excellentes propriétés électriques, résistance à la corrosion, et résistance de la température. Cette tuyauterie a encapsulé le câble est parfaite pour différentes applications.
Appui et services :
Support technique et service pour le câble encapsulé par tuyauterie :
- 24/7 support technique par nos techniciens
- Dépannage en ligne et conseil technique
- Instructions d'installation et d'entretien
- Couverture complète de garantie
- Réponse rapide aux enquêtes
- Remplacement libre des produits défectueux
