TPV examiné hydrostatique a encapsulé la ligne chimique Flatpack d'injection pour des trous de bas
Le tube de Meilong fabrique la tuyauterie enroulée sans couture et refaite, couture-soudée et refaite de haute qualité qui est faite à partir de l'acier inoxydable anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. 100% des produits sont employés en tant que lignes de contrôle d'énergie hydraulique, lignes chimiques d'injection, allient la tuyauterie dans les cordons ombilicaux et la tuyauterie d'instrumentation pour l'ingénierie d'exploitation dans l'huile et l'industrie du gaz ascendantes.
La tuyauterie lovée est disponible dans les tailles s'chargent du diamètre extérieur des 0,125 pouces (3,175 millimètres) à 1 pouce (25,4 millimètres). L'épaisseur de paroi est jusqu'à 0,083 pouces (2,108 millimètres). Les longueurs jusqu'à 65600 pieds (20 000 mètres) sont disponibles pour la fabrication ombilicale rentable. Plus de tailles dans la portée peuvent être adaptées aux besoins du client pour être produites et livrées pour répondre à vos exigences spéciales.
Ligne chimique propriétés de l'injection 316L d'acier inoxydable
Tuyauterie refaite par prise interne soudée et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,028 |
9 931 |
40 922 |
9 525 |
11 600 |
| 316L inoxydable |
S31603 |
1/8 |
0,125 |
0,035 |
12 640 |
52 042 |
11 056 |
15 225 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,035 |
5 939 |
24 474 |
6 621 |
7 250 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,049 |
8 572 |
35 322 |
8 632 |
10 150 |
| 316L inoxydable |
S31603 |
1/4 |
0,250 |
0,065 |
11 694 |
48 166 |
10 562 |
13 775 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,035 |
3 818 |
15 731 |
4 659 |
4 350 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,049 |
5 483 |
22 575 |
6 222 |
6 525 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,065 |
7 517 |
30 951 |
7 865 |
8 700 |
| 316L inoxydable |
S31603 |
3/8 |
0,375 |
0,083 |
9 808 |
40 372 |
9 551 |
11 600 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,049 |
4 003 |
16 480 |
4 835 |
5 075 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,065 |
5 461 |
22 512 |
6 206 |
6 525 |
| 316L inoxydable |
S31603 |
1/2 |
0,500 |
0,083 |
7 133 |
29 364 |
7 648 |
8 700 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,049 |
3 144 |
12 955 |
3 957 |
3 625 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,065 |
4 285 |
17 630 |
5 105 |
5 075 |
| 316L inoxydable |
S31603 |
5/8 |
0,625 |
0,083 |
5 472 |
22 513 |
6 519 |
6 525 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,049 |
2 619 |
10 791 |
3 296 |
2 900 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,065 |
3 570 |
14 686 |
4 283 |
4 350 |
| 316L inoxydable |
S31603 |
3/4 |
0,750 |
0,083 |
4 558 |
18 753 |
5 431 |
5 800
|
- Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
- Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
- Estimation de pression aux états de 100°F (38°C), neutre et statique
Car plus d'extractions de pétrole et de gaz entrent dans les eaux plus profondes et plus dures où extrême les environnements marins exigent la sécurité extrême, notre travail est de vous aider à employer le « bon » matériel anticorrosion pour que la tuyauterie ombilicale enroulée améliore la sécurité et la fiabilité de votre travail. C'est la puissance pour conduire nos innovations et développement continu.

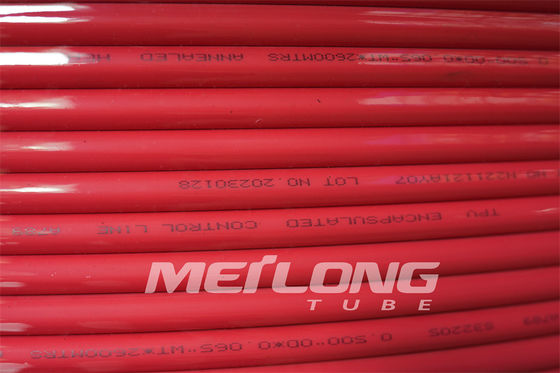

Description d'encapsulation
L'encapsulation est un plastique qui est expulsé au-dessus du tube en métal. L'encapsulation empêche des dommages aux tubes en métal pendant le processus de fabrication. L'encapsulation également fournit la résistance à l'abrasion supplémentaire et est exigée si des protecteurs de câble sont installés pour augmenter la force se tenante au-dessus de chaque connexion de tuyauterie de production.
Les encapsulations sont disponibles dans un large éventail de configurations avec des options de l'encapsulation de monopasse et de la double encapsulation de passage pour la protection supplémentaire.
Matériel d'encapsulation
- Pp (polypropylène) /TPR (Santoprene)/PA (nylon)/PVDF/ETFE (Tefzel)/ECTFE) (de Halar/FEP/PFA/CCE 3000/PVC
Tolérance dimensionnelle pour la ligne chimique d'Injecton
| ASTM A269/ASME SA269, solides solubles 316L (UNS S31603) |
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimètres)
|
+0,003' “(+0,08) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
+0,005' “(+0,13) de millimètre/-0
|
±10%
±10%
±10%
|
Norme de tube de Meilong
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<3>
3/16≤OD<1>
1/2'“≤OD≤1” “(12.7≤OD≤25.4 millimètres)
|
+0,003' “(+0,08) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
+0,004' “(+0,10) de millimètre/-0
|
±10%
±10%
±8%
|
Essais pour la qualité
|
Courant de Foucault
Aspérité
Hydrostatique
Analyse dimensionnelle
Grosseur du grain
Dureté de Rockwell
|
Limite conventionnelle d'élasticité
Résistance à la traction
Élongation
Dureté
Identification matérielle positive (PMI)
Essais de résistance à la corrosion
|
Caractéristiques de ligne chimique encapsulée Flatpack d'injection
- Maximisez la protection de la ligne de downhole
- Augmentez la résistance d'écrasement pendant l'installation
- Protégez la ligne de contrôle contre l'abrasion et le pincement
- Éliminez l'échec à long terme de corrosion sous contrainte de la ligne de contrôle
- Improve maintenant le profil
- Encapsulation simple ou multiple pour la facilité du fonctionnement et de la protection supplémentaire
Emballage

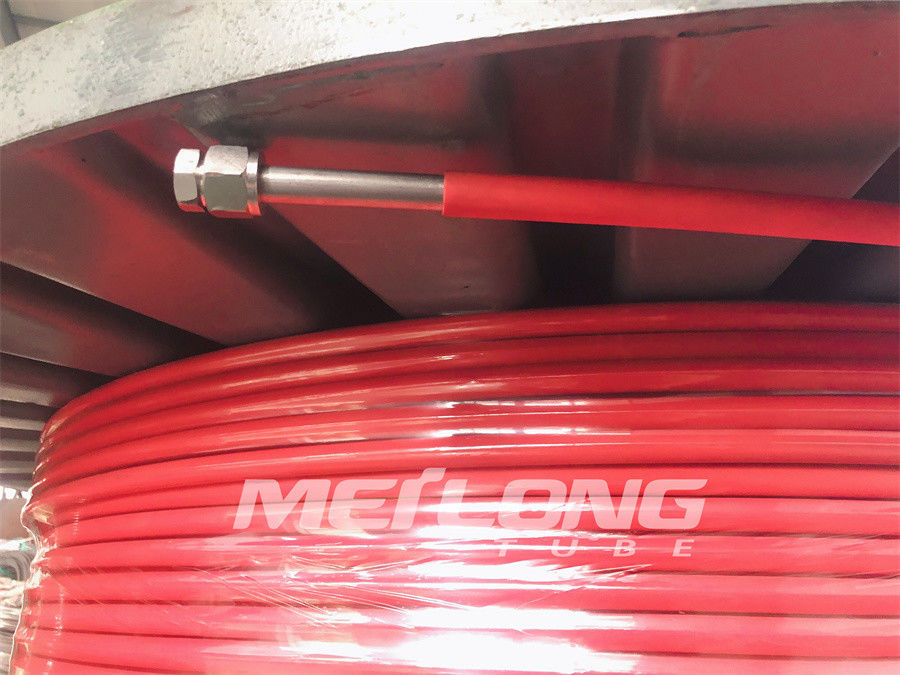

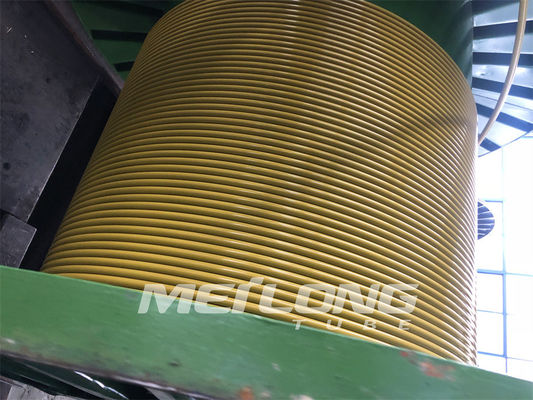

La ligne de contrôle hydraulique flatpack est blessure de niveau lovée sur le métal/tambours ou les bobines.
Tous les tambours sont emballés dans des caisses en bois pour l'opération logistique facile.
Profils des lignes simples et multiples encapsulation d'injection
Section ronde
| 1/4' “ligne tuyauterie d'OD |
0,433' “diamètre (11,0 millimètres) |
| 3/8' “ligne tuyauterie d'OD |
0,535' “diamètre (13,6 millimètres) |
| “ligne tuyauterie d'OD 1/2' |
0,660' “diamètre (16,8 millimètres) |
Section carrée
| 1/4' “ligne tuyauterie d'OD |
0,433' “x 0,433" “(11,0 millimètres X 11,0 millimètres) |
| 3/8' “ligne tuyauterie d'OD |
0,535' “x 0,535" “(13,6 millimètres X 13,6 millimètres) |
| “ligne tuyauterie d'OD 1/2' |
0,660' “x 0,660" “(16,8 millimètres X 16,8 millimètres) |
Section rectangulaire
| 1/4' “ligne X 1 d'OD |
0,710' “x 0,410" “(18,0 millimètres X 10,4 millimètres) |
| 1/4' “ligne X 2 d'OD |
0,990' “x 0,410" “(25,1 millimètres X 10,4 millimètres) |
| “ligne X 2 d'OD 1/2' |
1,220' “x 0,669" “(31,0 millimètres X 17,0 millimètres) |
| “ligne X 3 d'OD 1/2' |
1,772' “x 0,669" “(45,0 millimètres X 17,0 millimètres) |
D'autres tailles sur demande
L'alliage disponible évalue pour la ligne de contrôle tuyauterie à l'intérieur de l'encapsulation
| Austénitique : |
316L |
| Duplex : |
S31803/S32205
S32750
|
| Alliage de nickel : |
N08825
N06625
|
Caractéristiques des matériaux d'encapsulation
| Polypropylène |
-25C à 150C |
Bonne résistance aux saumures |
|
Santoprene,
TPV
|
-30C à 150C |
Bonne résistance aux saumures |
|
11 en nylon, Rilsan 11
|
-60C à 135C |
Bonne résistance aux hydrocarbures, bonne résistance à l'abrasion |
| PVDF |
-30C à 150C |
Bonne résistance aux saumures et aux hydrocarbures, bonne résistance à l'abrasion |
| FEP |
-110C à 200C |
Bonne résistance aux saumures et aux hydrocarbures |
Application
- Tuyauterie enroulée capillaire d'alliage pour l'injection chimique
- Ligne de contrôle hydraulique nue et encapsulée tuyauterie enroulée d'alliage pour les soupapes de sûreté sous-marines
- Ficelles de vitesse, ficelles de travail, et cordons ombilicaux en acier de tube
- Tuyauterie enroulée géothermique d'alliage
