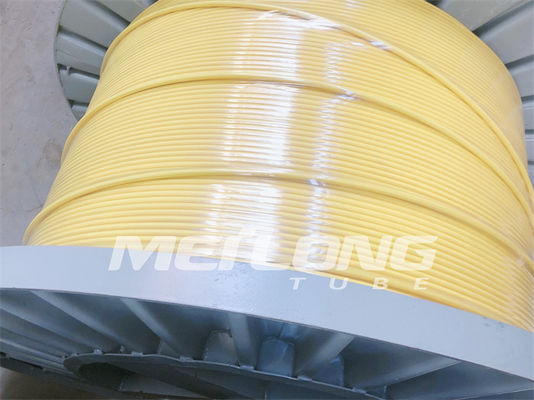

FEP TP316L a encapsulé la ligne chimique ligne d'injection de contrôle hydraulique

FEP a encapsulé la ligne de contrôle Flatpack avec le tube simple pour l'injection chimique de Downhole

Le tube de Meilong offre l'encapsulation des lignes de contrôle pour fournir la longévité accrue, aussi bien que la résistance de produit chimique et à la corrosion pour répondre aux exigences spécialisées de chaque projet, nous offrons différents types d'encapsulation, comme : HDPE (polyéthylène haute densité), Santoprene, PVC (polychlorure de vinyle), Haylar et PVDF (fluorure de polyvinylidène).

La ligne de contrôle hydraulique soudée flotte la prise dessinée selon des caractéristiques d'ASTM et est disponible dans n'importe quelle longueur. Les types matériels pour les lignes de contrôle hydrauliques incluent l'acier inoxydable TP316L qui convient au bonbon aux environnements modérément corrosifs, l'acier inoxydable duplex 2205, l'acier inoxydable 2507 de duplex superbe, l'alliage de nickel Incoloy 825 et l'Inconel 625 conviennent aux environnements sévèrement corrosifs et les pressions et les températures d'utilisation élevées. Les fluides de système de contrôle doivent être compatibles avec les environnements et les températures de fonctionnement de la ligne de contrôle.

La ligne de contrôle encapsulation est également disponible, où demandée, pour fournir la résistance supplémentaire à écrasement et à abrasion pendant l'installation. Le matériel d'encapsulation devrait être assorti pour la compatibilité avec les fluides bons et les conditions de la température.

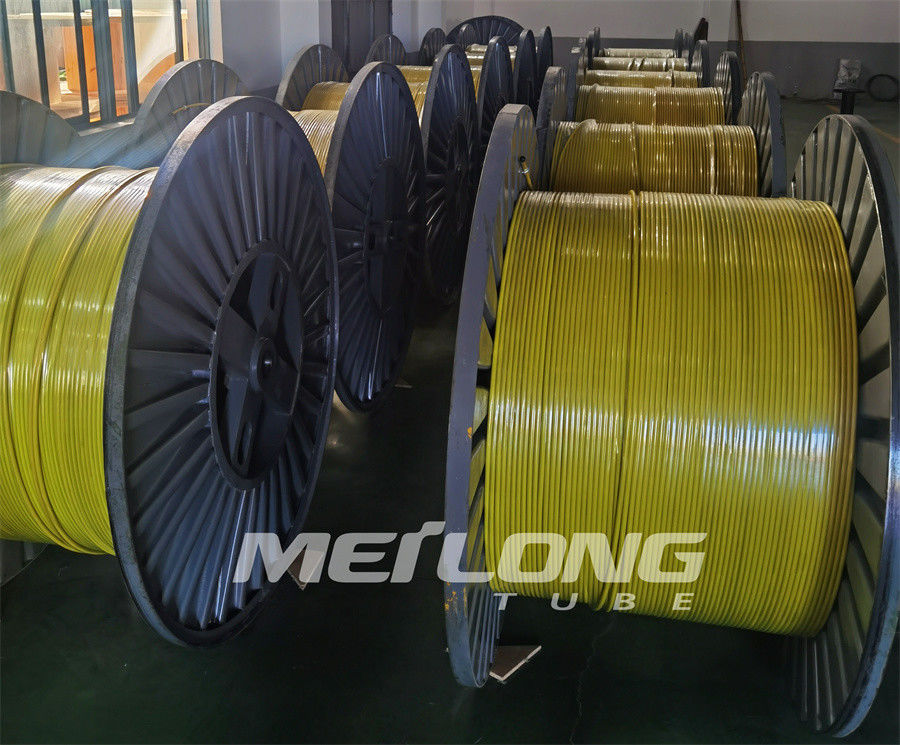

Ligne de contrôle encapsulée Flatpack

L'encapsulation est un plastique qui est expulsé au-dessus du tube en métal. L'encapsulation empêche des dommages aux tubes en métal pendant le processus de fabrication. L'encapsulation également fournit la résistance à l'abrasion supplémentaire et est exigée si des protecteurs de câble sont installés pour augmenter la force se tenante au-dessus de chaque connexion de tuyauterie de production.

Les encapsulations sont disponibles dans un large éventail de configurations avec des options de l'encapsulation de monopasse et de la double encapsulation de passage pour la protection supplémentaire.

Application de Flatpack

Flatpacks sont utilisé généralement quand plusieurs différentes lignes sont terminées approximativement à la même profondeur dans le puits.

Les applications communes incluent les systèmes bons intelligents, les lignes chimiques enfoncées d'injection avec le câble de mesure de downhole et les lignes de soupape de sûreté avec les lignes chimiques d'injection d'ensemble peu profond. Pour quelques applications des barres de butoir sont également encapsulées dans le flatpack pour fournir la résistance supplémentaire d'écrasement.

Norme et approbations

Des lignes de contrôle sont fabriquées selon des normes applicables d'ASTM pour chaque matériel spécifique.

Des tubes peuvent être fournis rincés, remplis, et filtrés par exigences de client et aux normes appropriées de NAS/SAE.

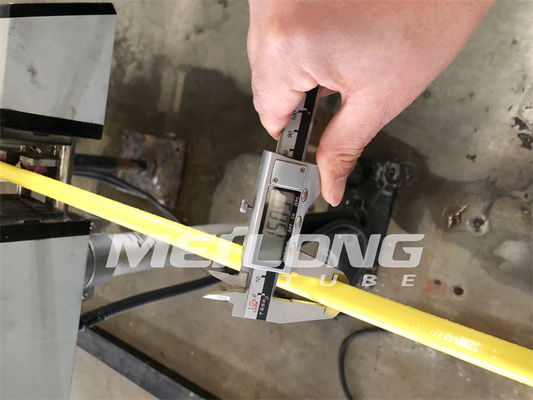

Qualité et essai

Conception et construction

- Encapsulation pour la ligne simple

- Profils d'encapsulation pour adapter à l'application de client

- Ligne inscription faite sur commande

- Pleine étendue des applications des matériaux

Matériaux d'encapsulation

Caractéristiques de ligne de contrôle encapsulée Flatpack

Maximisez la protection de la ligne de downhole

Augmentez la résistance d'écrasement pendant l'installation

Protégez la ligne de contrôle contre l'abrasion et le pincement

Éliminez l'échec à long terme de corrosion sous contrainte de la ligne de contrôle

Improve maintenant le profil

Encapsulation simple ou multiple pour la facilité du fonctionnement et de la protection supplémentaire

L'alliage disponible évalue pour la ligne de contrôle tuyauterie à l'intérieur de l'encapsulation

Composition chimique du duplex superbe 2507

Le duplex 2507 est un acier inoxydable duplex superbe conçu pour les applications qui exigent la force exceptionnelle et la résistance à la corrosion. L'alliage 2507 a le chrome de 25%, le molybdène de 4%, et le nickel de 7%. Ces résultats satisfaits élevés de molybdène, de chrome et d'azote dans l'excellente résistance à l'attaque de corrosion de piqûre de corrosion et de crevasse de chlorure et la structure duplex fournit à 2507 la résistance exceptionnelle à la corrosion sous tension de chlorure.

L'utilisation du duplex 2507 devrait être limitée aux applications au-dessous de 600° F (316° C). L'exposition élevée prolongée de la température peut réduire la dureté et la résistance à la corrosion de l'alliage 2507.

Le duplex 2507 possède d'excellentes propriétés mécaniques. Souvent une mesure légère du matériel 2507 peut être utilisée pour réaliser la même résistance mécanique d'un alliage de nickel plus épais. L'épargne en résultant dans le poids peut nettement réduire le coût global de fabrication.

Résistance à la corrosion du duplex superbe 2507

Le duplex 2507 est de haute résistance à la corrosion uniforme par les acides organiques tels que l'acide formique et acétique. Il est également de haute résistance aux acides inorganiques, particulièrement s'ils contiennent des chlorures. L'alliage 2507 est de haute résistance à la corrosion intergranulaire liée au carbure. En raison de la partie de ferrite de la structure duplex de l'alliage il est très résistant à la corrosion sous tension en chlorure chaud contenant des environnements. Par des additions de chrome, du molybdène et la corrosion localisée par azote telle que l'attaque de piqûre de corrosion et de crevasse sont améliorés. L'alliage 2507 a l'excellente résistance de dénoyautage localisée.

Profils standard d'encapsulation de Flatpack

Ligne ronde et simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “(6,35 millimètres) diamètre.
	1/4' “ligne d'OD	0,433' “(11,0 millimètres) diamètre.
	3/8' “ligne d'OD	0,535' “(13,6 millimètres) diamètre.
	“ligne d'OD 1/2'	0,660' “(16,8 millimètres) diamètre.

Place, ligne simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “x 0,250" “(6,35 millimètres X 6,35 millimètres)
	1/4' “ligne d'OD	0,433' “x 0,433" “(11,0 millimètres X 11,0 millimètres)
	3/8' “ligne d'OD	0,535' “x 0,535" “(13,6 millimètres X 13,6 millimètres)
	“ligne d'OD 1/2'	0,660' “x 0,660" “(16,8 millimètres X 16,8 millimètres)

Rectangulaire, 2 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,710' “(18,0 millimètres) Taille : 0,410' “(10,4 millimètres)

Rectangulaire, 3 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,990' “(25,1 millimètres) Taille : 0,410' “(10,4 millimètres)

Propriétés de ligne de contrôle hydraulique tuyauterie dans Flatpack

tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit

Longueur continue sans soudures communes orbitales

Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction

Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum

Estimation de pression aux états de 100°F (38°C), neutre et statique
