1 / 4" OD X 0,065" ligne hydraulique de tuyauterie capillaire de POIDS sans soudures orbitales
Le tube de Meilong fournit toute une gamme de produits au secteur des hydrocarbures, et il est l'un de nos marchés plus importants. Vous trouverez notre ligne hydraulique tubes de haute performance avec succès utilisée dans une partie de grâce la plus agressive sous-marine et de downhole d'états à notre expérience professionnelle montrée en répondant aux exigences strictes de qualité de pétrole, de gaz et d'industries énergétiques géothermiques.
L'amélioration de la technologie a développé la gamme des manières desquelles des gisements de pétrole et de gaz peuvent être exploités, et de plus en plus les projets exigent l'utilisation de longues, continues longueurs des lignes de contrôle d'acier inoxydable. Ceux-ci sont utilisés dans un grand choix d'applications comprenant les contrôles hydrauliques, l'instrumentation, l'injection chimique, les cordons ombilicaux et le contrôle de plan d'écoulement. Le tube de Meilong fournit des produits pour toutes ces applications, et plus, abaissant des frais d'exploitation et des méthodes améliorées de récupération pour nos clients.
Grâce aux avances dans la ligne de contrôle tubulaire technologies, il est maintenant meilleur marché et plus facile de relier des valves de downhole et des systèmes d'injection chimiques aux puits à distance et satellites, pour les plates-formes centrales fixes et flottantes. Nous offrons la tuyauterie enroulée pour des lignes de contrôle en acier inoxydable et alliages de nickel.
Capacités de essai pour la qualité de la ligne hydraulique
Nous surveillons la qualité du produit par un procédé rigoureux d'inspection et d'essai conduit par notre équipe de professionnels fortement qualifiés. La formation approfondie et l'expérience des membres de tube de Meilong inclut :
|
Produit chimique
Corrosion
Dimensionnel
Courant de Foucault
Élongation
|
Fusée
Aplatissez
Grosseur du grain
Dureté
Hydrostatique
|
Métallurgique
Identification matérielle positive (PMI)
Aspérité
De tension
Rendement
|
Caractéristiques de ligne hydraulique tuyauterie
Tolérances dimensionnelles étroites
Propriétés mécaniques considérablement augmentées
Finition extérieure supérieure
Propreté élevée de la surface intérieure
Ovality commandé, excentricité
Ligne hydraulique typique taille de tuyauterie
Le diamètre extérieur des lignes de contrôle est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
| Taille impériale |
Taille métrique |
|
OD
pouce
|
POIDS
pouce
|
OD
millimètre
|
POIDS
millimètre
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Composition chimique de l'acier inoxydable 316L
| Carbone |
Manganèse |
Phosphore |
Soufre |
Silicium |
Nickel |
Chrome |
Molybdène |
| % |
% |
% |
% |
% |
% |
% |
% |
| maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
|
|
|
| 0,035 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
Équivalence standard
| Catégorie |
UNS aucun |
Euro norme |
Japonais |
| Non |
Nom |
JIS |
| Alliage |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
JIS G3463 |
| 316L |
S31603 |
1,4404, 1,4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
Tolérance dimensionnelle de la ligne 316L hydraulique
| ASTM A269/ASME SA269, 316L, UNS S31603 |
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
≤1/2 “(≤12.7 millimètre)
1/2'“
|
±0.005 ' “(±0.13 millimètres)
±0.005 ' “(±0.13 millimètres)
|
±15%
±10%
|
Norme de Meilong
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
≤1/2 “(≤12.7 millimètre)
1/2'“
|
±0.004 ' “(±0.10 millimètres)
±0.004 ' “(±0.10 millimètres)
|
±10%
±8%
|
Ligne capillaire poids de tuyauterie par mètre (kilogrammes)
316L inoxydable (UNS S31603)
| O.D. |
W.T. |
| Fraction |
Décimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Ligne hydraulique processus et emballage
Sans couture : percé, refait, recuit (processus à multipassage de circulation)
Soudé : longitudinalement soudé (par CHAT ou à rayon laser), refait, recuit (processus à multipassage de circulation)

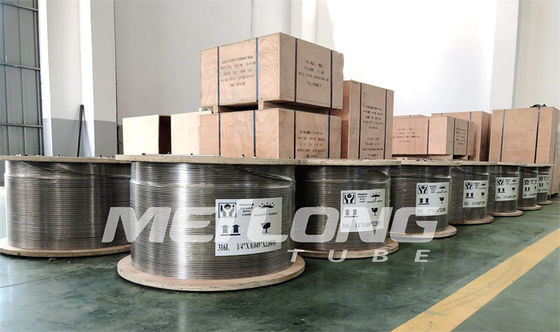

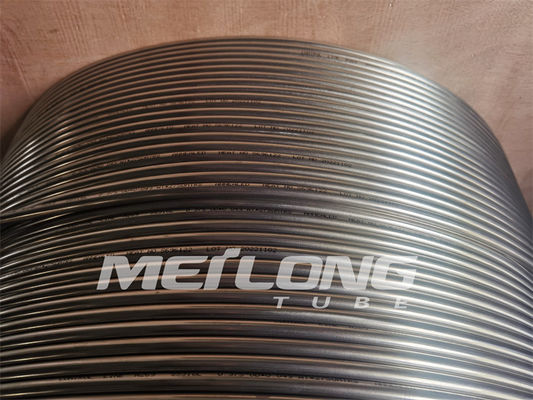

Emballage : La tuyauterie est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
