La tuyauterie capillaire à haute pression d'UNS S32750 duplexent 2507 la ligne tuyauterie capillaire du téflon FEP

Le téflon 2507 FEP duplex superbe d'UNS S32750 a encapsulé la ligne de contrôle tuyauterie capillaire

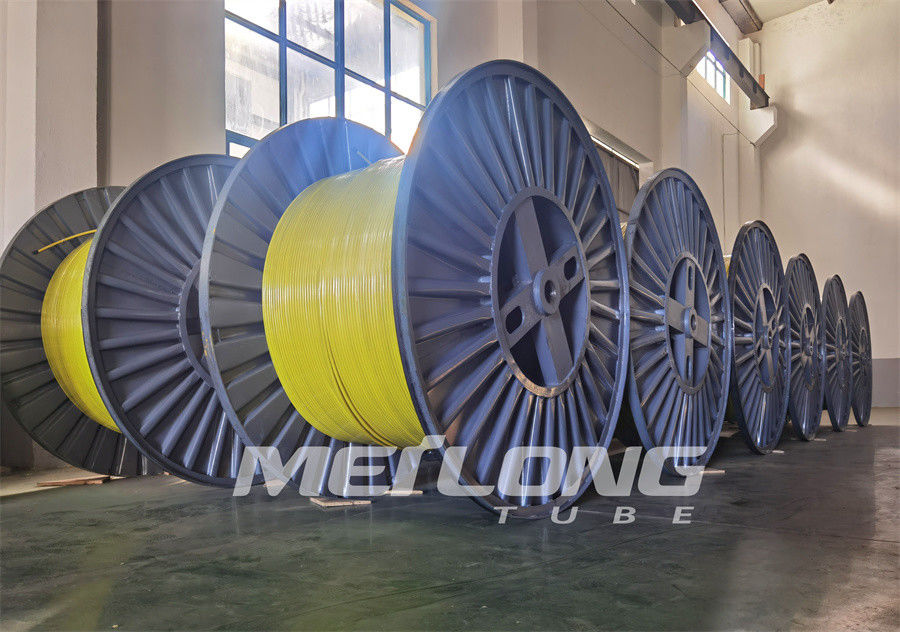

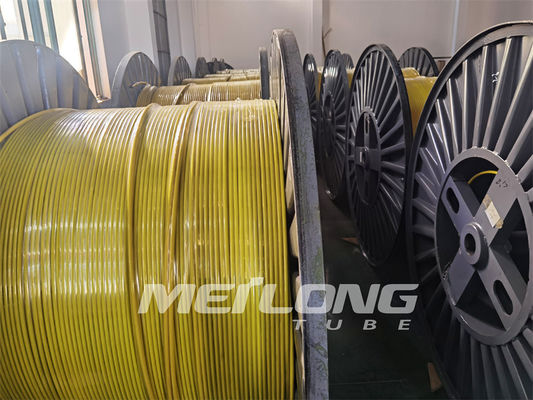

Le tube de Meilong fabrique les lignes de contrôle hydrauliques soudées ou sans couture pour des applications sous la surface. La ligne de contrôle hydraulique est disponible dans principalement cinq matériaux, épaisseurs de paroi variables, et un large éventail d'estimations de pression d'utilisation. La ligne est fournie sur des bobines pour exiger des conditions de longueur. Sur demande, c'est pression examinée hydrauliquement, purgée avec le gaz d'azote, ou liquide de pétrole raffiné, et scellée sur les deux extrémités avant l'expédition.

La ligne de contrôle hydraulique soudée flotte la prise dessinée selon des caractéristiques d'ASTM et est disponible dans n'importe quelle longueur. Les types matériels pour les lignes de contrôle hydrauliques incluent l'acier inoxydable TP316L qui convient au bonbon aux environnements modérément corrosifs, l'acier inoxydable duplex 2205, l'acier inoxydable 2507 de duplex superbe, l'alliage de nickel Incoloy 825 et l'Inconel 625 conviennent aux environnements sévèrement corrosifs et les pressions et les températures d'utilisation élevées. Les fluides de système de contrôle doivent être compatibles avec les environnements et les températures de fonctionnement de la ligne de contrôle.

La ligne de contrôle encapsulation est également disponible, où demandée, pour fournir la résistance supplémentaire à écrasement et à abrasion pendant l'installation. Le matériel d'encapsulation devrait être assorti pour la compatibilité avec les fluides bons et les conditions de la température.

L'encapsulation des composants de downhole tels que les lignes de contrôle hydrauliques, ligne simple encapsulation, l'encapsulation ligne double (FLATPACK), l'encapsulation ligne triple (FLATPACK) est devenue répandue dans des applications de downhole. Le recouvrement du plastique fournit plusieurs indemnités qui aident à assurer un achèvement réussi.

L'encapsulation fournit une couche protectrice pour maintenir les lignes de l'éraflure, bosselure, et probablement écrasement tout en courant dans le trou.

L'encapsulation de plusieurs composants (paquet plat) fournit une consolidation qui aidera à réduire l'équipement et le personnel qui est nécessaire pour déployer les composants simples multiples. Dans de nombreux cas, un paquet plat est tout obligatoire que l'espace d'installation peut être limité.

L'encapsulation garde du contact métal sur métal.

L'encapsulation peut assurer la protection aux composants sous-jacents tandis qu'en trou tel que les lignes qui peuvent être à travers un visage de sable ou probablement en contact avec un haut débit de gaz.

EXEMPT DES SOUDURES ORBITALES pour FEP a encapsulé des lignes de contrôle

Des lignes de contrôle hydrauliques selon la longueur de l'application sont soumises aux matières premières. Les soudures orbitales sont devenues inutiles dans nos achèvements d'industrie aussi bien sont souvent plus grandes que le rendement standard d'une bobine produite par moulin. Notre production couture-soudée de tuyauterie utilise des machines de soudure de gaz inerte de tungstène (CHAT), et des machines de soudure laser. Ce processus donne à l'opérateur les outils pour exécuter une soudure qu'on peut répéter et de haute qualité. Notre équipement actuel, ainsi que des machines de froid-dessin nous permettre de produire des classes de grandeur d'OD de 1/8" – 1" et épaisseurs de paroi de 0,028" de -0,095". Les alliages communs pour des produits de tuyauterie sont 316L, 2205, 2507, 825, 625, et Monel 400.

Essais pour la qualité

Norme et approbations

Des lignes de contrôle sont fabriquées selon des normes applicables d'ASTM pour chaque matériel spécifique.

Des tubes peuvent être fournis rincés, remplis, et filtrés par exigences de client et aux normes appropriées de NAS/SAE.

Conception et construction

- Encapsulation pour la ligne simple

- Profils d'encapsulation pour adapter à l'application de client

- Ligne inscription faite sur commande

- Pleine étendue des applications des matériaux

Matériaux d'encapsulation pour des lignes de contrôle d'acier inoxydable de duplex

5 = excellent 1 = pauvre

Caractéristiques de ligne de contrôle encapsulée

Maximisez la protection de la ligne de downhole

Augmentez la résistance d'écrasement pendant l'installation

Protégez la ligne de contrôle contre l'abrasion et le pincement

Éliminez l'échec à long terme de corrosion sous contrainte de la ligne de contrôle

Improve maintenant le profil

Encapsulation simple ou multiple pour la facilité du fonctionnement et de la protection supplémentaire

L'alliage disponible évalue pour la ligne de contrôle tuyauterie à l'intérieur de l'encapsulation

Profils standard d'encapsulation

Ligne ronde et simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “(6,35 millimètres) diamètre.
	1/4' “ligne d'OD	0,433' “(11,0 millimètres) diamètre.
	3/8' “ligne d'OD	0,535' “(13,6 millimètres) diamètre.
	“ligne d'OD 1/2'	0,660' “(16,8 millimètres) diamètre.

Place, ligne simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “x 0,250" “(6,35 millimètres X 6,35 millimètres)
	1/4' “ligne d'OD	0,433' “x 0,433" “(11,0 millimètres X 11,0 millimètres)
	3/8' “ligne d'OD	0,535' “x 0,535" “(13,6 millimètres X 13,6 millimètres)
	“ligne d'OD 1/2'	0,660' “x 0,660" “(16,8 millimètres X 16,8 millimètres)

Rectangulaire, 2 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,710' “(18,0 millimètres) Taille : 0,410' “(10,4 millimètres)

Rectangulaire, 3 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,990' “(25,1 millimètres) Taille : 0,410' “(10,4 millimètres)

Ligne de contrôle 2507 superbe d'acier inoxydable de duplex propriétés de tuyauterie

tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit

Longueur continue sans soudures communes orbitales

Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction

Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum

Estimation de pression aux états de 100°F (38°C), neutre et statique
