Ligne de contrôle hydraulique à haute résistance d'ASTM B704 Incoloy 825 tuyauterie capillaire
Les lignes de contrôle soudées et refaites sont la construction préférée pour des lignes de contrôle étant employées dans des applications de pétrole et de gaz de downhole. Nos lignes de contrôle soudées sont employées dans SCSSV, injection chimique, achèvements bons avancés, et applications de mesure. Nous offrons un grand choix de lignes de contrôle. (TIG Welded ou laser soudé, et prise de flottement dessinée, et lignes avec des améliorations) les divers processus nous fournissent la capacité d'adapter une solution aux besoins du client pour rencontrer votre achèvement bon.
Taille typique de ligne de contrôle
Le diamètre extérieur des lignes de contrôle est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
Fabrication de précision
Le tube de Meilong fonctionne à partir d'un complexe des bâtiments se montant à 20 000 mètres carrés.
Chacune bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.
Chacun bobine de tuyauterie est hydrostatique examiné avec de la pression visée.
L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).
Capacités de contrôle de qualité
|
Produit chimique
Corrosion
Dimensionnel
Courant de Foucault
Élongation
|
Fusée
Aplatissez
Grosseur du grain
Dureté
Hydrostatique
|
Métallurgique
Identification matérielle positive (PMI)
Aspérité
De tension
Rendement
|
Caractéristiques de tuyauterie
Tolérances dimensionnelles étroites
Propriétés mécaniques considérablement augmentées
Finition extérieure supérieure
Propreté élevée de la surface intérieure
Ovality commandé, excentricité
Tolérance dimensionnelle
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimètre)
|
±0.004 ' “(±0.10 millimètres)
±0.0075 ' “(±0.19 millimètres)
|
±12.5%
±12.5%
|
Norme de Meilong
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimètre)
|
±0.004 ' “(±0.10 millimètres)
±0.004 ' “(±0.10 millimètres)
|
±10%
±8%
|
Traitement thermique
La tuyauterie est soumise à un traitement thermique pour réaliser les propriétés mécaniques et la résistance à la corrosion spécifiques dans un four de -moulin avec une atmosphère de réduction.
Description d'application pour SSSV
Une soupape de sûreté est une valve qui agit en tant que protecteur de votre équipement. Les soupapes de sûreté peuvent empêcher des dommages à vos récipients à pression et même empêcher des explosions à votre dextérité une fois installées dans des récipients à pression.
Une soupape de sûreté est un type de valve qui est actionnée automatiquement quand la pression du côté d'admission des augmentations de valve à une pression prédéterminée, d'ouvrir le disque de valve et de décharger le fluide. Le système de soupape de sûreté est conçu pour être un de sécurité de sorte qu'un puits puisse être isolé en cas de n'importe quels défaillance ou dommages du système aux équipements de contrôle de production extérieurs.
Dans la plupart des cas, il est pour avoir obligatoire des moyens de la fermeture pour tous les puits capables du fl naturel aïe sur la surface. L'installation d'une soupape de sûreté sous la surface (SSSV) fournira cette capacité de fermeture de secours. Des systèmes de sûreté peuvent être actionnés selon un principe de sécurité à partir d'un panneau de commande placé sur la surface.
Le SCSSV est commandé par une ligne de contrôle d'acier inoxydable de ¼ » qui est attachée à l'extérieur de la ficelle bonne de tuyauterie et installée quand la tuyauterie de production est installée. Selon la pression de tête de puits, il peut être nécessaire de garder pas moins de 10 000 livres par pouce carré sur la ligne de contrôle pour maintenir la valve ouverte.
D'autres applications
Tuyauterie enroulée capillaire d'alliage pour l'injection chimique
Ligne de contrôle hydraulique nue et encapsulée tuyauterie enroulée d'alliage pour les soupapes de sûreté sous-marines
Ficelles de vitesse, ficelles de travail, et cordons ombilicaux en acier de tube
Tuyauterie enroulée géothermique d'alliage
Alliages pour des lignes de contrôle
| Austénitique : |
316L |
ASTM A-269 |
| Duplex : |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Alliage de nickel : |
N08825
N06625
|
ASTM B-704 ; ASTM B-423
ASTM B-704 ; ASTM B-444
|
Compositions chimiques de ligne de contrôle d'Incoloy 825 tuyauterie capillaire
| Nickel |
Chrome |
Fer |
Molybdène |
Carbone |
Manganèse |
Silicium |
Soufre |
Aluminium |
Titane |
Cuivre |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
mn. |
|
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
L'alliage 825 d'Incoloy est un alliage de nickel-fer-chrome avec des additions de molybdène et de cuivre.
Ligne de contrôle d'Incoloy 825 poids de tuyauterie par mètre (kilogrammes)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Fraction |
Décimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 propriétés de tuyauterie capillaire
Tuyauterie refaite par prise interne soudée et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
* pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
* pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
* estimation de pression aux états de 100°F (38°C), neutre et statique
Processus et emballage de tuyauterie
Percé sans couture, refait, recuit (processus à multipassage de circulation)
Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

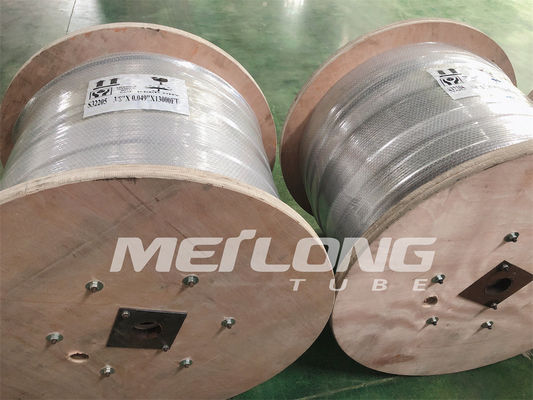

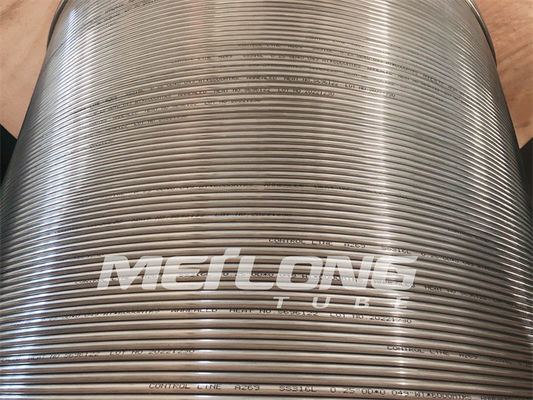

La tuyauterie de emballage est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
