Ligne de contrôle encapsulée du duplex 2205 Flatpack avec 3 lignes pour des gisements de pétrole et de gaz

Ligne de contrôle hydraulique du duplex 2205 Flatpack avec 3 lignes pour des gisements de pétrole et de gaz

MEILONG offre l'encapsulation des lignes de contrôle pour fournir la longévité accrue, aussi bien que la résistance de produit chimique et à la corrosion pour répondre aux exigences spécialisées de chaque projet, nous offrons différents types d'encapsulation, comme : HDPE (polyéthylène haute densité), Santoprene, PVC (polychlorure de vinyle), Haylar et PVDF (fluorure de polyvinylidène).

La ligne de contrôle hydraulique soudée flotte la prise dessinée selon des caractéristiques d'ASTM et est disponible dans n'importe quelle longueur. Les types matériels pour les lignes de contrôle hydrauliques incluent l'acier inoxydable TP316L qui convient au bonbon aux environnements modérément corrosifs, l'acier inoxydable duplex 2205, l'acier inoxydable 2507 de duplex superbe, l'alliage de nickel Incoloy 825 et l'Inconel 625 conviennent aux environnements sévèrement corrosifs et les pressions et les températures d'utilisation élevées. Les fluides de système de contrôle doivent être compatibles avec les environnements et les températures de fonctionnement de la ligne de contrôle.

La ligne de contrôle encapsulation est également disponible, où demandée, pour fournir la résistance supplémentaire à écrasement et à abrasion pendant l'installation. Le matériel d'encapsulation devrait être assorti pour la compatibilité avec les fluides bons et les conditions de la température.

Ligne de contrôle encapsulée Flatpack

L'encapsulation est un plastique qui est expulsé au-dessus du tube en métal. L'encapsulation empêche des dommages aux tubes en métal pendant le processus de fabrication. L'encapsulation également fournit la résistance à l'abrasion supplémentaire et est exigée si des protecteurs de câble sont installés pour augmenter la force se tenante au-dessus de chaque connexion de tuyauterie de production.

Les encapsulations sont disponibles dans un large éventail de configurations avec des options de l'encapsulation de monopasse et de la double encapsulation de passage pour la protection supplémentaire.

Application de Flatpack

Flatpacks sont utilisé généralement quand plusieurs différentes lignes sont terminées approximativement à la même profondeur dans le puits.

Les applications communes incluent les systèmes bons intelligents, les lignes chimiques enfoncées d'injection avec le câble de mesure de downhole et les lignes de soupape de sûreté avec les lignes chimiques d'injection d'ensemble peu profond. Pour quelques applications des barres de butoir sont également encapsulées dans le flatpack pour fournir la résistance supplémentaire d'écrasement.

Norme et approbations

Des lignes de contrôle sont fabriquées selon des normes applicables d'ASTM pour chaque matériel spécifique.

Des tubes peuvent être fournis rincés, remplis, et filtrés par exigences de client et aux normes appropriées de NAS/SAE.

Qualité et essai

- Construit selon des plans standard d'inspection et de qualité

Conception et construction

- Encapsulation pour la ligne simple

- Profils d'encapsulation pour adapter à l'application de client

- Ligne inscription faite sur commande

- Pleine étendue des applications des matériaux

Matériaux d'encapsulation

- Pp (polypropylène) /TPR) (de Santoprene/PA

(Nylon)/PVDF/ETFE) (de Tefzel/ECTFE (Halar)

FEP/PFA/CCE 3000

Caractéristiques de ligne de contrôle encapsulée Flatpack

Maximisez la protection de la ligne de downhole

Augmentez la résistance d'écrasement pendant l'installation

Protégez la ligne de contrôle contre l'abrasion et le pincement

Éliminez l'échec à long terme de corrosion sous contrainte de la ligne de contrôle

Improve maintenant le profil

Encapsulation simple ou multiple pour la facilité du fonctionnement et de la protection supplémentaire

L'alliage disponible évalue pour la ligne de contrôle tuyauterie à l'intérieur de l'encapsulation

Matériaux d'encapsulation :

Profils standard d'encapsulation de Flatpack

Ligne ronde et simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “(6,35 millimètres) diamètre.
	1/4' “ligne d'OD	0,433' “(11,0 millimètres) diamètre.
	3/8' “ligne d'OD	0,535' “(13,6 millimètres) diamètre.
	“ligne d'OD 1/2'	0,660' “(16,8 millimètres) diamètre.

Place, ligne simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “x 0,250" “(6,35 millimètres X 6,35 millimètres)
	1/4' “ligne d'OD	0,433' “x 0,433" “(11,0 millimètres X 11,0 millimètres)
	3/8' “ligne d'OD	0,535' “x 0,535" “(13,6 millimètres X 13,6 millimètres)
	“ligne d'OD 1/2'	0,660' “x 0,660" “(16,8 millimètres X 16,8 millimètres)

Rectangulaire, 2 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,710' “(18,0 millimètres) Taille : 0,410' “(10,4 millimètres)

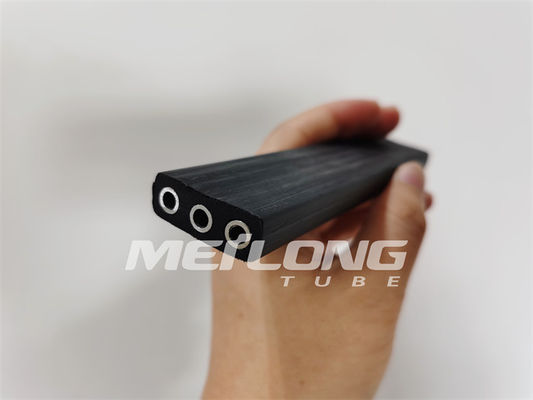

Rectangulaire, 3 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,990' “(25,1 millimètres) Taille : 0,410' “(10,4 millimètres)

Propriétés de ligne de contrôle tuyauterie dans l'encapsulation

tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit

Longueur continue sans soudures communes orbitales

Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction

Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum

Estimation de pression aux états de 100°F (38°C), neutre et statique
