1 / 4" OD X 0,065" ligne de contrôle hydraulique de tuyauterie d'alliage de nickel de POIDS faite à partir d'Incoloy 825
Les produits de tuyauterie d'alliage de nickel pour le secteur de pétrole et de gaz ont été avec succès appliqués dans une partie du sous-marin le plus agressif et les états et nous de downhole avons une expérience professionnelle longtemps montrée des produits fournisseurs qui répondent aux exigences strictes de qualité du secteur des hydrocarbures.
Le tube de Meilong offre la ligne de contrôle tuyauterie en un large éventail d'aciers inoxydables anticorrosion, alliages de nickel. Nous avons une expérience étendue dans l'approvisionnement de produit et l'innovation dans ce secteur, des progrès technologiques priés pour des développements sous-marins dans le 1999 aux défis d'eau profonde d'aujourd'hui
Taille typique de ligne de contrôle de tuyauterie d'alliage de nickel
Le diamètre extérieur des lignes de contrôle de tuyauterie d'alliage de nickel est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
| Taille impériale |
Taille métrique |
|
OD
pouce
|
POIDS
pouce
|
OD
millimètre
|
POIDS
millimètre
|
| 1/8 (0,125) |
0,028 |
3,18 |
0,71 |
| 0,035 |
3,18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4,76 |
0,71 |
| 0,035 |
4,76 |
0,89 |
| 0,049 |
4,76 |
1,24 |
| 1/4 (0,250) |
0,035 |
6,35 |
0,89 |
| 0,049 |
6,35 |
1,24 |
| 0,065 |
6,35 |
1,65 |
| 0,083 |
6,35 |
2,11 |
| 3/8 (0,375) |
0,035 |
9,53 |
0,89 |
| 0,049 |
9,53 |
1,24 |
| 0,065 |
9,53 |
1,65 |
| 0,083 |
9,53 |
2,11 |
| 1/2 (0,500) |
0,035 |
12,7 |
0,89 |
| 0,049 |
12,7 |
1,24 |
| 0,065 |
12,7 |
1,65 |
| 0,083 |
12,7 |
2,11 |
Caractéristiques de ligne de contrôle de tuyauterie d'alliage de nickel
Chacune bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.
Chacun bobine de tuyauterie est hydrostatique examiné avec de la pression visée.
L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).
D'autres essais sont essai de courant de Foucault, produits chimiques, aplatissant, évaser, de tension, rendement, l'élongation, dureté pour la qualité matérielle.
Capacités de essai pour la ligne de contrôle de tuyauterie d'alliage de nickel
|
Produit chimique
Corrosion
Dimensionnel
Courant de Foucault
Élongation
|
Fusée
Aplatissez
Grosseur du grain
Dureté
Hydrostatique
|
Métallurgique
Identification matérielle positive (PMI)
Aspérité
De tension
Rendement
|
Processus et emballage pour la ligne de contrôle de tuyauterie d'alliage de nickel
Sans couture : percé, refait, recuit (processus à multipassage de circulation)
Soudé : longitudinalement soudé, refait, recuit (processus à multipassage de circulation)

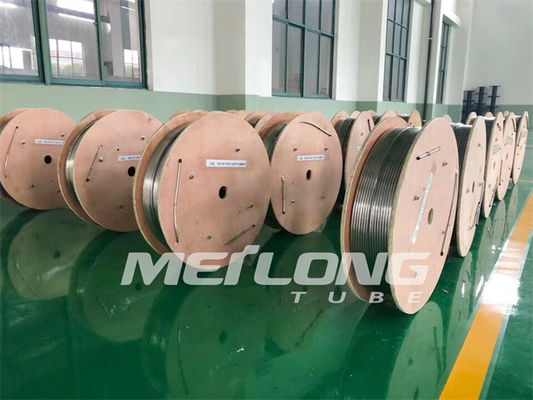

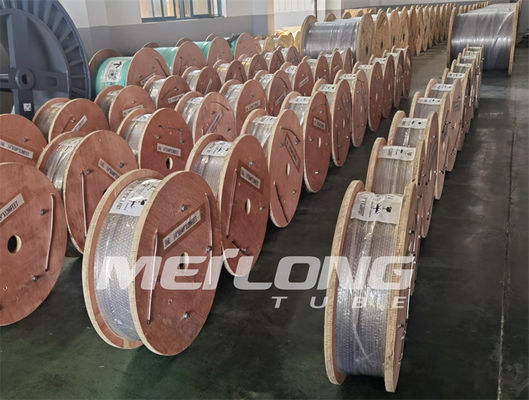

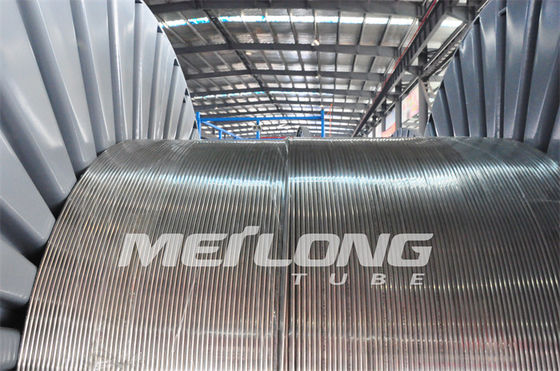

Emballage : La tuyauterie est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
Matériaux d'alliage
| Austénitique : |
316L |
ASTM A-269 |
| Duplex : |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Alliage de nickel : |
N08825
N06625
|
ASTM B-704 ; ASTM B-423
ASTM B-704 ; ASTM B-444
|
Caractéristique d'alliage
L'alliage 825 d'Incoloy est un alliage de nickel-fer-chrome avec des additions de molybdène et de cuivre. Ceci nickel la composition chimique de l'alliage d'acier est conçu pour fournir la résistance exceptionnelle à beaucoup d'environnements corrosifs. Il est semblable pour allier 800 mais a amélioré la résistance à la corrosion aqueuse. Il a l'excellente résistance aux acides réducteurs et de oxydations, à l'effort-corrosion fendant, et à l'attaque localisée telle que la corrosion de piqûre de corrosion et de crevasse. L'alliage 825 est particulièrement résistant aux acides sulfuriques et phosphoriques. Cet alliage d'acier à nickel est employé pour le traitement chimique, l'équipement de contrôle de la pollution, le pétrole et le gaz sifflant bien, le combustible nucléaire retraitant, la production acide, et l'équipement de marinage.
Composition chimique
| Nickel |
Chrome |
Fer |
Molybdène |
Carbone |
Manganèse |
Silicium |
Soufre |
Aluminium |
Titane |
Cuivre |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
mn. |
|
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Tolérance dimensionnelle
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimètre)
|
±0.004 ' “(±0.10 millimètres)
±0.0075 ' “(±0.19 millimètres)
|
±12.5%
±12.5%
|
Norme de Meilong
| Taille OD |
Tolérance OD |
POIDS de tolérance |
|
1/8' “≤OD<5>
5/8≤OD≤1'“(15.88≤OD≤25.4 millimètre)
|
±0.004 ' “(±0.10 millimètres)
±0.004 ' “(±0.10 millimètres)
|
±10%
±8%
|
Propriétés de ligne de contrôle de tuyauterie d'alliage de nickel
tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
Estimation de pression aux états de 100°F (38°C), neutre et statique
