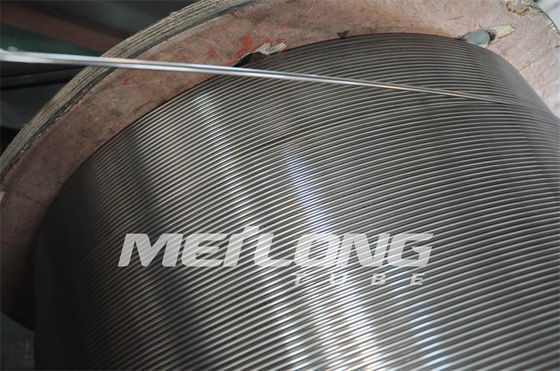

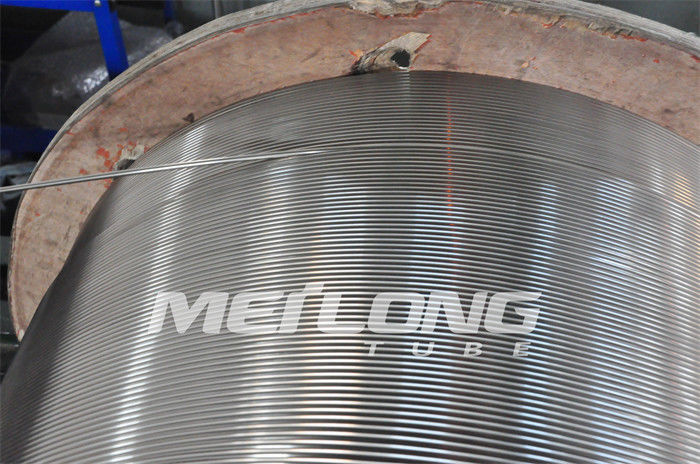

Ligne de contrôle hydraulique enroulée à haute résistance de la tuyauterie SS316L d'acier inoxydable

Ligne de contrôle hydraulique de tuyauterie d'acier inoxydable faite à partir de SS316L avec la force à haute résistance

Le tube de Meilong fabrique particulièrement la ligne de contrôle hydraulique sans couture et refaite, soudée et refaite tuyauterie qui est faite à partir des aciers inoxydables anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. La tuyauterie est utilisée en tant que les lignes de contrôle hydrauliques et lignes chimiques d'injection servant particulièrement le pétrole et le gaz, industrie géothermique.

Taille typique de ligne de contrôle de tuyauterie d'acier inoxydable

Le diamètre extérieur des lignes de contrôle hydrauliques est principalement 1/4' “(6.35mm).

Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)

La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.

D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.

Importance de ligne de contrôle de tuyauterie d'acier inoxydable

Chacune bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.

Chacun bobine de tuyauterie est hydrostatique examiné au minimum 10 150 livres par pouce carré.

L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).

D'autres essais sont essai de courant de Foucault, produits chimiques, aplatissant, évaser, de tension, rendement, l'élongation, dureté pour la qualité matérielle.

Description d'application pour la ligne de contrôle de tuyauterie d'acier inoxydable pour SSSV

Une soupape de sûreté est une valve qui agit en tant que protecteur de votre équipement. Les soupapes de sûreté peuvent empêcher des dommages à vos récipients à pression et même empêcher des explosions à votre dextérité une fois installées dans des récipients à pression.

Une soupape de sûreté est un type de valve qui est actionnée automatiquement quand la pression du côté d'admission des augmentations de valve à une pression prédéterminée, d'ouvrir le disque de valve et de décharger le fluide. Le système de soupape de sûreté est conçu pour être un de sécurité de sorte qu'un puits puisse être isolé en cas de n'importe quels défaillance ou dommages du système aux équipements de contrôle de production extérieurs.

Dans la plupart des cas, il est pour avoir obligatoire des moyens de la fermeture pour tous les puits capables du fl naturel aïe sur la surface. L'installation d'une soupape de sûreté sous la surface (SSSV) fournira cette capacité de fermeture de secours. Des systèmes de sûreté peuvent être actionnés selon un principe de sécurité à partir d'un panneau de commande placé sur la surface.

Le SCSSV est commandé par une ligne de contrôle d'acier inoxydable de ¼ » qui est attachée à l'extérieur de la ficelle bonne de tuyauterie et installée quand la tuyauterie de production est installée. Selon la pression de tête de puits, il peut être nécessaire de garder pas moins de 10 000 livres par pouce carré sur la ligne de contrôle pour maintenir la valve ouverte.

D'autres applications

Ligne de contrôle de tuyauterie d'acier inoxydable pour l'injection chimique

Ligne de contrôle hydraulique nue et encapsulée tuyauterie enroulée d'alliage pour les soupapes de sûreté sous-marines

Ficelles de vitesse, ficelles de travail, et cordons ombilicaux en acier de tube

Tuyauterie enroulée géothermique d'alliage

Alliages pour la ligne de contrôle de tuyauterie d'acier inoxydable

Ligne de contrôle de tuyauterie d'acier inoxydable caractéristiques

Tolérances dimensionnelles étroites

Propriétés mécaniques considérablement augmentées

Finition extérieure supérieure

Propreté élevée de la surface intérieure

Ovality commandé, excentricité

Compositions chimiques de SS316L pour la tuyauterie d'acier inoxydable

SS316L est un acier inoxydable de chrome-nickel austénitique avec du molybdène et un contenu à faible teneur en carbone.

Résistance à la corrosion

Acides organiques aux fortes concentrations et aux températures modérées

Acides inorganiques, par exemple acides phosphoriques et sulfuriques, aux concentrations et aux températures modérées. L'acier peut également être employé en acide sulfurique des concentrations au-dessus de 90% à la basse température.

Solutions salines, par exemple sulfates, sulfures et sulfites

Environnements caustiques

Les aciers austénitiques sont susceptibles de la corrosion sous tension. Ceci peut se produire aux températures au-dessus environ de 60°C (140°F) si l'acier est soumis aux contraintes de traction et entre en en même temps contact avec certaines solutions, en particulier ceux contenant des chlorures. De tels états de service devraient donc être évités. Des conditions quand des usines sont arrêtées doivent également être considérées, comme condensats qui sont alors formés peuvent développer les conditions qui mènent aux les deux la corrosion sous tension et le dénoyautage.

SS316L a un contenu à faible teneur en carbone et donc une meilleure résistance à la corrosion intergranulaire que des aciers du type SS316.

Poids de tuyauterie d'acier inoxydable par mètre (kilogrammes)

316L inoxydable (UNS S31603)

Propriétés de tuyauterie d'acier inoxydable

tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit

Longueur continue sans soudures communes orbitales

Pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction

Pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum

Estimation de pression aux états de 100°F (38°C), neutre et statique

Processus et emballage de tuyauterie

Percé sans couture, refait, recuit (processus à multipassage de circulation)

Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

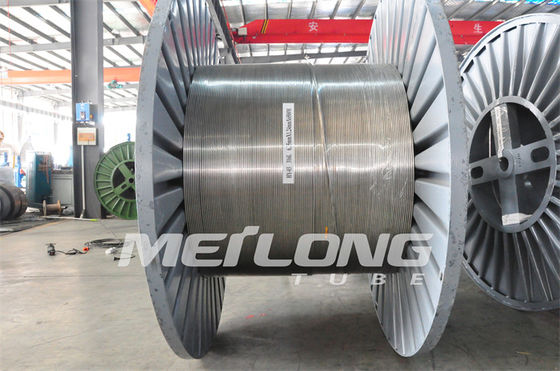

La tuyauterie de emballage est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.

Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
