La pression élevée d'éclat a lové la tuyauterie la ligne que capillaire a faite à partir d'Inconel 625
Le tube de Meilong fabrique particulièrement la ligne capillaire sans couture et refaite, soudée et refaite de tuyauterie enroulée qui est faite à partir des aciers inoxydables anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. La tuyauterie est utilisée en tant que les lignes de contrôle hydrauliques et lignes chimiques d'injection servant particulièrement le pétrole et le gaz, industrie géothermique.
Taille typique de la ligne capillaire
Le diamètre extérieur des lignes capillaires est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle capillaire tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
Importance de la ligne capillaire
Chacune la ligne capillaire sous la forme de bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.
Chacun ligne hydraulique sous la forme de bobine de tuyauterie est hydrostatique examiné au minimum 15 000 livres par pouce carré.
L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).
D'autres essais sont essai de courant de Foucault, produits chimiques, aplatissant, évaser, de tension, rendement, l'élongation, dureté pour la qualité matérielle.
Description d'application pour la ligne capillaire
Dans tous les domaines de l'huile et de l'industrie du gaz, des produits chimiques sont injectés dans les chaînes de fabrication et les fluides. Prenez les services de gisement de pétrole, produits chimiques sont employés pour filmer le côté du puits pour la stabilité améliorée. Dans les canalisations ils éviter l'habillage et maintenir l'infrastructure saine.
Le rôle de la ligne capillaire
Dans l'huile et l'industrie du gaz nous injectons des produits chimiques dans l'ordre
pour protéger l'infrastructure
pour optimiser des processus
pour assurer l'écoulement
et pour améliorer la productivité
Alliages pour la ligne capillaire
| Austénitique : |
316L |
ASTM A-269 |
| Duplex : |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Alliage de nickel : |
N08825
N06625
|
ASTM B-704 ; ASTM B-423
ASTM B-704 ; ASTM B-444
|
Ligne capillaire caractéristiques de tuyauterie
Tolérances dimensionnelles étroites
Propriétés mécaniques considérablement augmentées
Finition extérieure supérieure
Propreté élevée de la surface intérieure
Ovality commandé, excentricité
Inconel 625 pour la ligne capillaire hydraulique
| Nickel |
Chrome |
Fer |
Molybdène |
Columbium + tantale |
Carbone |
Manganèse |
Silicium |
Phosphore |
Soufre |
Aluminium |
Titane |
Cobalt |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| mn. |
|
maximum. |
|
|
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
| 58,0 |
20.0-23.0 |
5,0 |
8.0-10.0 |
3.15-4.15 |
0,10 |
0,50 |
0,5 |
0,015 |
0,015 |
0,4 |
0,40 |
1,0 |
Norm Equivalence
| Catégorie |
UNS aucun |
Euro norme |
| Non |
Nom |
| Alliage |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2,4856 |
NiCr22Mo9Nb |
Description matérielle d'Inconel 625
Inconel 625 est un matériel avec l'excellente résistance au dénoyautage, à la crevasse et à la fissuration de corrosion. De haute résistance en un large éventail d'acides organiques et minéraux. Bonne force à hautes températures.
Caractéristiques
Excellentes propriétés mécaniques à chacun des deux extrêmement - bas et extrêmement à températures élevées.
Résistance exceptionnelle au dénoyautage, à la corrosion de crevasse et à la corrosion intercristalline.
Absence presque complète de la corrosion sous tension induite par chlorure.
De haute résistance à l'oxydation aux températures élevées jusqu'à 1050C.
La bonne résistance aux acides, tels que nitrique, phosphorique, sulfurique et chlorhydrique, aussi bien qu'aux alcalis rend la construction possible des parties structurelles minces du transfert du feu vif.
Poids de tuyauterie d'alliage par mètre (kilogrammes)
Inconel 625 (UNS N06625)
| O.D. |
W.T. |
| Fraction |
Décimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0465 |
0,0539 |
- |
- |
- |
| 1/4 |
0,250 |
0,1065 |
0,1288 |
0,1686 |
0,2059 |
0,2372 |
| 3/8 |
0,375 |
0,1663 |
0,2037 |
0,2733 |
0,3449 |
0,4149 |
| 1/2 |
0,500 |
0,2262 |
0,2785 |
0,3782 |
0,4839 |
0,5924 |
| 5/8 |
0,625 |
0,2862 |
0,3535 |
0,481 |
0,6231 |
0,7699 |
| 3/4 |
0,750 |
0,3460 |
0,4283 |
0,5879 |
0,7621 |
0,9475 |
Propriétés de tuyauterie d'alliage
tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,028 |
19 024 |
57 892 |
22 002 |
21 750 |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,035 |
23 780 |
72 365 |
27 503 |
27 550 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,035 |
12 516 |
38 087 |
14 475 |
14 500 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,049 |
18 065 |
54 969 |
18 869 |
20 300 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,065 |
24 633 |
74 970 |
23 090 |
27 550 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,035 |
8 043 |
24 482 |
10 182 |
9 425 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,049 |
11 546 |
35 143 |
13 605 |
13 050 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,065 |
15 829 |
48 182 |
17 202 |
18 125 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,083 |
20 648 |
62 839 |
20 901 |
23 200 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,049 |
8 433 |
25 657 |
10 588 |
9 425 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,065 |
11 507 |
35 041 |
13 576 |
13 050 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,083 |
15 010 |
45 700 |
16 733 |
17 400 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,049 |
6 624 |
20 175 |
8 644 |
7 250 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,065 |
8 788 |
26 763 |
11 467 |
10 150 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,083 |
11 222 |
34 176 |
14 643 |
13 050 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,049 |
5 518 |
16 806 |
7 200 |
6 525 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,065 |
7 320 |
22 293 |
9 552 |
8 700 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,083 |
9 348 |
28 469 |
12 197 |
10 875 |
* pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
* pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
* estimation de pression aux états de 100°F (38°C), neutre et statique
Processus et emballage de tuyauterie
Percé sans couture, refait, recuit (processus à multipassage de circulation)
Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

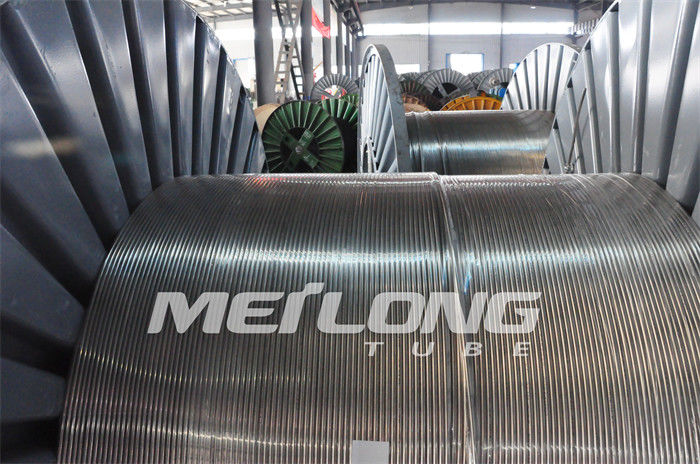

La ligne hydraulique de emballage tuyauterie est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.

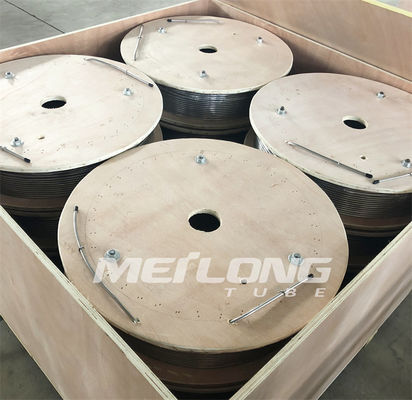

Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
