La ligne hydraulique augmentée de tuyauterie capillaire de propriétés mécaniques a fait à partir d'Incoloy 825
Le tube de Meilong fabrique particulièrement la ligne hydraulique sans couture et refaite, soudée et refaite de tuyauterie enroulée qui est faite à partir des aciers inoxydables anticorrosion et des catégories duplex austénitiques, duplex, superbes d'alliage de nickel. La tuyauterie est utilisée en tant que les lignes de contrôle hydrauliques et lignes chimiques d'injection servant particulièrement le pétrole et le gaz, industrie géothermique.
Taille typique de ligne hydraulique
Le diamètre extérieur des lignes de contrôle est principalement 1/4' “(6.35mm).
Épaisseurs de paroi : 0,035' “(0.89mm), 0,049" “(1.24mm), 0,065" “(1.65mm)
La ligne de contrôle tuyauterie est disponible dans les longueurs de 400 pieds (122 mètres) à 32 808 pieds (10 000 mètres). Aucune orbitally soudures bout à bout.
D'autres caractéristiques (1/8' “à 3/4" “) sont disponibles sur demande.
Importance de ligne hydraulique
Chacune bobine de tuyauterie est une longueur complètement continue sans soudures orbitales.
Chacun ligne hydraulique sous la forme de bobine de tuyauterie est hydrostatique examiné au minimum 15 000 livres par pouce carré.
L'essai peut être été témoin sur le site par les inspecteurs de tiers (GV, BV, DNV).
D'autres essais sont essai de courant de Foucault, produits chimiques, aplatissant, évaser, de tension, rendement, l'élongation, dureté pour la qualité matérielle.
Description d'application pour la ligne hydraulique
Dans tous les domaines de l'huile et de l'industrie du gaz, des produits chimiques sont injectés dans les chaînes de fabrication et les fluides. Prenez les services de gisement de pétrole, produits chimiques sont employés pour filmer le côté du puits pour la stabilité améliorée. Dans les canalisations ils éviter l'habillage et maintenir l'infrastructure saine.
L'utilisation de la ligne hydraulique
Dans l'huile et l'industrie du gaz nous injectons des produits chimiques dans l'ordre
pour protéger l'infrastructure
pour optimiser des processus
pour assurer l'écoulement
et pour améliorer la productivité
Matériaux d'alliage pour la ligne hydraulique
| Austénitique : |
316L |
ASTM A-269 |
| Duplex : |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Alliage de nickel : |
N08825
N06625
|
ASTM B-704 ; ASTM B-423
ASTM B-704 ; ASTM B-444
|
Ligne hydraulique caractéristiques de tuyauterie
Tolérances dimensionnelles étroites
Propriétés mécaniques considérablement augmentées
Finition extérieure supérieure
Propreté élevée de la surface intérieure
Ovality commandé, excentricité
Incoloy 825 pour la ligne hydraulique
| Nickel |
Chrome |
Fer |
Molybdène |
Carbone |
Manganèse |
Silicium |
Soufre |
Aluminium |
Titane |
Cuivre |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
mn. |
|
maximum. |
maximum. |
maximum. |
maximum. |
maximum. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Norm Equivalence
| Catégorie |
UNS aucun |
Euro norme |
| Non |
Nom |
| Alliage |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2,4858 |
NiCr21Mo |
Description matérielle d'Incoloy 825
L'alliage 825 d'Incoloy est un alliage de nickel-fer-chrome avec des additions de molybdène et de cuivre. Ceci nickel la composition chimique de l'alliage d'acier est conçu pour fournir la résistance exceptionnelle à beaucoup d'environnements corrosifs. Il est semblable pour allier 800 mais a amélioré la résistance à la corrosion aqueuse. Il a l'excellente résistance aux acides réducteurs et de oxydations, à l'effort-corrosion fendant, et à l'attaque localisée telle que la corrosion de piqûre de corrosion et de crevasse. L'alliage 825 est particulièrement résistant aux acides sulfuriques et phosphoriques. Cet alliage d'acier à nickel est employé pour le traitement chimique, l'équipement de contrôle de la pollution, le pétrole et le gaz sifflant bien, le combustible nucléaire retraitant, la production acide, et l'équipement de marinage.
Caractéristiques
Excellente résistance aux acides réducteurs et de oxydations
Bonne résistance à la fissuration d'effort-corrosion
Résistance satisfaisante à l'attaque localisée comme le dénoyautage et la corrosion de crevasse
Très résistant aux acides sulfuriques et phosphoriques
Bonnes propriétés mécaniques à la pièce et aux températures élevées jusqu'approximativement à 1020° F
Autorisation pour l'usage de pression-navire aux températures de mur jusqu'à 800°F
Poids de tuyauterie d'alliage par mètre (kilogrammes)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Fraction |
Décimale |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Propriétés de tuyauterie d'alliage
tuyauterie refaite par prise interne Couture-soudée et de flottement. Fourni en état recuit
Longueur continue sans soudures communes orbitales
| Alliage |
UNS |
O.D. |
W.T. |
Pression d'utilisation |
Pression éclatée |
Pression d'effondrement |
Pression d'essai |
| pouce |
pouce |
pouce |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
livre par pouce carré |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12 389 |
45 914 |
11 266 |
14 500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15 486 |
57 392 |
14 083 |
17 400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7 281 |
26 992 |
8 427 |
8 700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10 518 |
38 957 |
10 979 |
11 600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14 335 |
53 127 |
13 445 |
16 675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4 683 |
17 347 |
5 918 |
5 075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6 720 |
24 903 |
7 919 |
7 250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9 214 |
34 142 |
10 022 |
10 150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12 018 |
44 526 |
12 174 |
13 775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4 912 |
18 173 |
6 164 |
5 800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6 701 |
24 831 |
7 905 |
7 250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8 740 |
32 382 |
9 736 |
10 150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3 930 |
14 538 |
4 931 |
4 350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5 361 |
19 865 |
6 324 |
5 800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6 846 |
25 367 |
8 076 |
7 975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3 273 |
12 110 |
4 108 |
3 625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4 466 |
16 547 |
5 268 |
5 075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5 703 |
21 131 |
6 727 |
6 525 |
* pression éclatée théorique basée sur l'épaisseur de paroi minimum, et résistance minimale à la traction
* pression théorique d'effondrement basée sur l'épaisseur de paroi minimum, et limite conventionnelle d'élasticité minimum
* estimation de pression aux états de 100°F (38°C), neutre et statique
Processus et emballage de tuyauterie
Percé sans couture, refait, recuit (processus à multipassage de circulation)
Soudé longitudinalement a soudé, refait, recuit (le processus à multipassage de circulation)

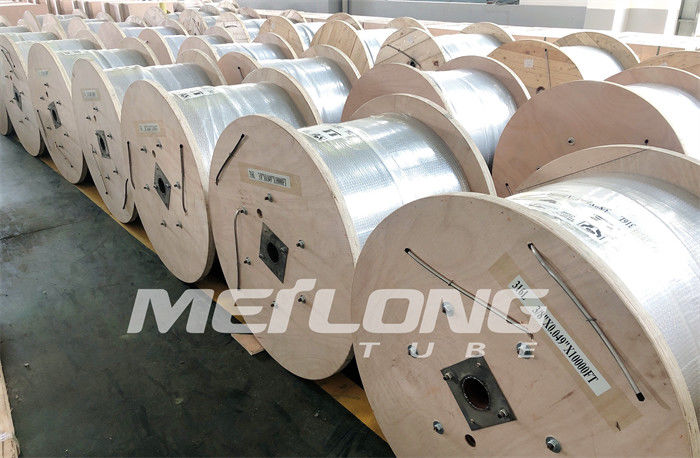

La ligne hydraulique de emballage tuyauterie est blessure de niveau lovée sur le métal/les tambours ou bobines en bois.
Tous les tambours ou bobines sont emballés dans des caisses en bois pour l'opération logistique facile.
