PVDF a encapsulé la ligne de contrôle de tube capillaire de solides solubles Flatpack pour le pétrole et le gaz Wells

PVDF a encapsulé la ligne de contrôle Flatpack pour l'application sous la surface en pétrole et gaz Wells

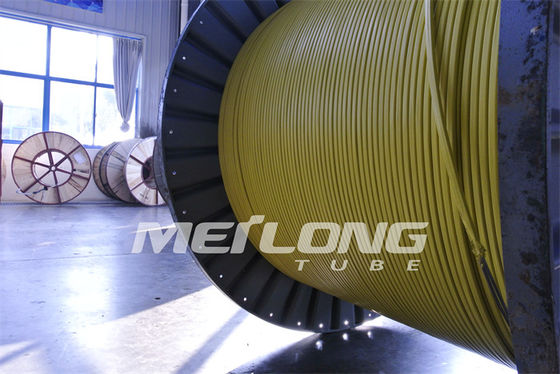

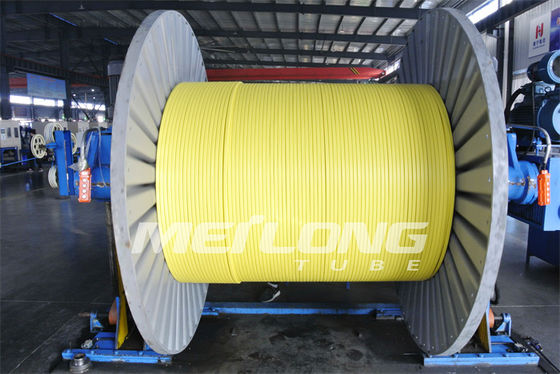

Le tube de Meilong fabrique les lignes de contrôle hydrauliques soudées ou sans couture pour des applications sous la surface. La ligne de contrôle hydraulique est disponible dans principalement cinq matériaux, épaisseurs de paroi variables, et un large éventail d'estimations de pression d'utilisation. La ligne est fournie sur des bobines pour exiger des conditions de longueur. Sur demande, c'est pression examinée hydrauliquement, purgée avec le gaz d'azote, ou liquide de pétrole raffiné, et scellée sur les deux extrémités avant l'expédition.

La ligne de contrôle hydraulique soudée flotte la prise dessinée selon des caractéristiques d'ASTM et est disponible dans n'importe quelle longueur. Les types matériels pour les lignes de contrôle hydrauliques incluent l'acier inoxydable TP316L qui convient au bonbon aux environnements modérément corrosifs, l'acier inoxydable duplex 2205, l'acier inoxydable 2507 de duplex superbe, l'alliage de nickel Incoloy 825 et l'Inconel 625 conviennent aux environnements sévèrement corrosifs et les pressions et les températures d'utilisation élevées. Les fluides de système de contrôle doivent être compatibles avec les environnements et les températures de fonctionnement de la ligne de contrôle.

La ligne de contrôle encapsulation est également disponible, où demandée, pour fournir la résistance supplémentaire à écrasement et à abrasion pendant l'installation. Le matériel d'encapsulation devrait être assorti pour la compatibilité avec les fluides bons et les conditions de la température.

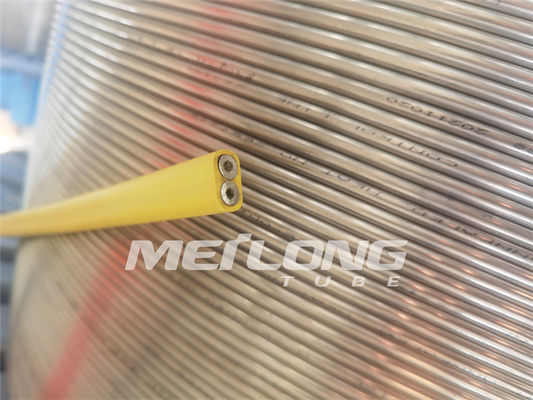

Ligne de contrôle encapsulée Flatpack

L'encapsulation est un plastique qui est expulsé au-dessus du tube en métal. L'encapsulation empêche des dommages aux tubes en métal pendant le processus de fabrication. L'encapsulation également fournit la résistance à l'abrasion supplémentaire et est exigée si des protecteurs de câble sont installés pour augmenter la force se tenante au-dessus de chaque connexion de tuyauterie de production.

Les encapsulations sont disponibles dans un large éventail de configurations avec des options de l'encapsulation de monopasse et de la double encapsulation de passage pour la protection supplémentaire.

Application de Flatpack

Flatpacks sont utilisé généralement quand plusieurs différentes lignes sont terminées approximativement à la même profondeur dans le puits.

Les applications communes incluent les systèmes bons intelligents, les lignes chimiques enfoncées d'injection avec le câble de mesure de downhole et les lignes de soupape de sûreté avec les lignes chimiques d'injection d'ensemble peu profond. Pour quelques applications des barres de butoir sont également encapsulées dans le flatpack pour fournir la résistance supplémentaire d'écrasement.

Norme et approbations

Des lignes de contrôle sont fabriquées selon des normes applicables d'ASTM pour chaque matériel spécifique.

Des tubes peuvent être fournis rincés, remplis, et filtrés par exigences de client et aux normes appropriées de NAS/SAE.

Qualité et essai

- Construit selon des plans standard d'inspection et de qualité

Conception et construction

- Encapsulation pour la ligne simple

- Profils d'encapsulation pour adapter à l'application de client

- Ligne inscription faite sur commande

- Pleine étendue des applications des matériaux

Matériaux d'encapsulation

- Pp (polypropylène) /TPR) (de Santoprene/PA

(Nylon)/PVDF/ETFE) (de Tefzel/ECTFE (Halar)

FEP/PFA/CCE 3000

Caractéristiques de ligne de contrôle encapsulée Flatpack

Maximisez la protection de la ligne de downhole

Augmentez la résistance d'écrasement pendant l'installation

Protégez la ligne de contrôle contre l'abrasion et le pincement

Éliminez l'échec à long terme de corrosion sous contrainte de la ligne de contrôle

Improve maintenant le profil

Encapsulation simple ou multiple pour la facilité du fonctionnement et de la protection supplémentaire

L'alliage disponible évalue pour la ligne de contrôle tuyauterie à l'intérieur de l'encapsulation

Composition chimique de TP316L

Norm Equivalence

TP316L est un acier inoxydable de chrome-nickel austénitique avec du molybdène et un contenu à faible teneur en carbone.

Résistance à la corrosion

Acides organiques aux fortes concentrations et aux températures modérées

Acides inorganiques, par exemple acides phosphoriques et sulfuriques, aux concentrations et aux températures modérées. L'acier peut également être employé en acide sulfurique des concentrations au-dessus de 90% à la basse température.

Solutions salines, par exemple sulfates, sulfures et sulfites

Environnements caustiques

Les aciers austénitiques sont susceptibles de la corrosion sous tension. Ceci peut se produire aux températures au-dessus environ de 60°C (140°F) si l'acier est soumis aux contraintes de traction et entre en en même temps contact avec certaines solutions, en particulier ceux contenant des chlorures. De tels états de service devraient donc être évités. Des conditions quand des usines sont arrêtées doivent également être considérées, comme condensats qui sont alors formés peuvent développer les conditions qui mènent aux les deux la corrosion sous tension et le dénoyautage.

TP316L a un contenu à faible teneur en carbone et donc une meilleure résistance à la corrosion intergranulaire que des aciers du type TP316.

Profils standard d'encapsulation de Flatpack

Ligne ronde et simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “(6,35 millimètres) diamètre.
	1/4' “ligne d'OD	0,433' “(11,0 millimètres) diamètre.
	3/8' “ligne d'OD	0,535' “(13,6 millimètres) diamètre.
	“ligne d'OD 1/2'	0,660' “(16,8 millimètres) diamètre.

Place, ligne simple	Article	Dimensions standard
	1/8' “ligne d'OD	0,250' “x 0,250" “(6,35 millimètres X 6,35 millimètres)
	1/4' “ligne d'OD	0,433' “x 0,433" “(11,0 millimètres X 11,0 millimètres)
	3/8' “ligne d'OD	0,535' “x 0,535" “(13,6 millimètres X 13,6 millimètres)
	“ligne d'OD 1/2'	0,660' “x 0,660" “(16,8 millimètres X 16,8 millimètres)

Rectangulaire, 2 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,710' “(18,0 millimètres) Taille : 0,410' “(10,4 millimètres)

Rectangulaire, 3 lignes	Article	Dimensions standard
	1/4' “ligne d'OD	Largeur : 0,990' “(25,1 millimètres) Taille : 0,410' “(10,4 millimètres)
